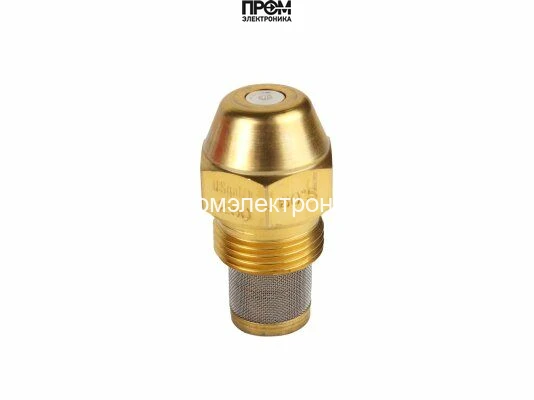

Форсунка Danfoss OD-S 2,50 USgal/h, 80° (030F8136)
Форсунка Danfoss OD-S: 2,50 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,50 USgal/h, 80° (030F8136)
Форсунка Danfoss OD-S 2,50 USgal/h, 80° (030F8136) — арт. 030F8136
Форсунка Danfoss OD-S 2,50 USgal/h, 80° (030F8136) (030F8136) — компактный и точный распылитель топлива для жидкотопливных горелок, предназначенный для обеспечения устойчивого и эффективного процесса сгорания. Модель обеспечивает пропускную способность 2.5 галлона в час, угол распыла 80º и сплошной рисунок струи, что гарантирует равномерное распределение топлива по зоне горения и формирование стабильного факела.
- Артикул: 030F8136
- Серия: Danfoss OD S
- Пропускная способность: 2.5 гал/ч
- Угол распыла: 80º
- Рисунок распыла: сплошной
- Материал корпуса: латунь
- Вес: 0.03 кг
- Габариты: 1.6 × 1.6 × 3.2 см
Конструкция форсунки выполнена с прицелом на долговечность и стабильную работу: латунный корпус обеспечивает коррозионную стойкость и механическую прочность при длительной эксплуатации. Сплошной рисунок распыла и угол 80º оптимизированы для получения равномерного факела, снижая образование несгоревших частиц и отложений в камере сгорания. Размеры и малый вес упрощают монтаж и замену при обслуживании горелочного оборудования.
Область применения модели включает бытовые и промышленные отопительные системы: дизельные и мазутные горелки, отопительные котлы и блочные горелочные устройства, где требуется стабильная подача топлива с заданной скоростью и формой распыла. Форсунка Danfoss OD-S 2,50 USgal/h, 80° (030F8136) подходит для настройки оптимального режима сгорания в условиях, где важны точность дозирования и равномерность распределения топлива.
Преимущества данной модели: равномерная подача топлива, улучшенная форма пламени при угле 80º, высокая износостойкость латунного корпуса, компактные габариты для простоты установки и замены. Рекомендуется при модернизации или сервисном обслуживании горелок, требующих стабильного качества распыла и повторяемости характеристик.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8136 — форсунка исполнения OD-S с расходом 2,50 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,50 USgal/h, 80° (030F8136)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
