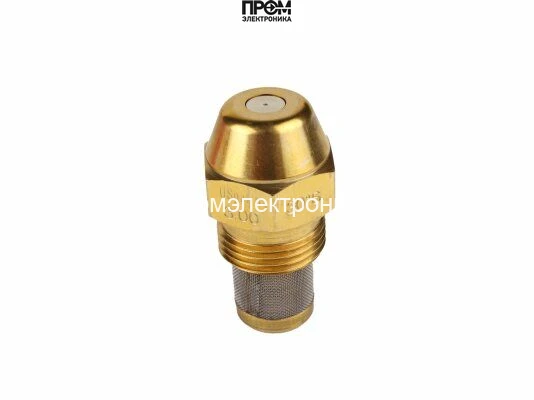

Форсунка Danfoss OD-S 3,00 USgal/h, 30° (030F3140)
Форсунка Danfoss OD-S: 3,00 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 3,00 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 3,00 USgal/h, 30° (030F3140)
Форсунка Danfoss OD-S 3,00 USgal/h, 30° (030F3140) — Арт: 030F3140
Краткое описание: Форсунка Danfoss OD-S 3,00 USgal/h, 30° (030F3140) (арт. 030F3140) — специально сконструированное распылительное устройство для горелок высокого давления, предназначенное для работы на жидких видах топлива (дизельное топливо, мазут). Модель обеспечивает стабильную подачу и равномерное распыление топлива с рабочим углом 30º, что способствует оптимальному образованию топливовоздушной смеси и качеству горения.
Конструкция и ключевые элементы
- Корпус — коническая латунная конструкция, устойчивая к коррозии в контакте с топливом.
- Завихритель и распылитель — формируют однородную струю топлива для стабильного горения.
- Ограничитель — исключает избыточную подачу и стабилизирует режим работы горелки.
- Встроенный фильтр из монель-металла — задерживает частицы от 140 мкм, снижая риск засорения.
- Монтаж — резьбовое подключение и шестигранный обод для удобной установки и точной регулировки.
Преимущества модели OD 3.00/30º S
- Стабильность подачи и равномерность распыла, обеспечивающие постоянство пламени и экономичное расходование топлива.
- Улучшенная коррозионная стойкость корпуса для продолжительной эксплуатации в условиях контактирования с агрессивными компонентами топлива.
- Интегрированный монель-фильтр минимизирует обслуживание горелочного узла и уменьшает простои из‑за засоров.
- Удобство монтажа и замены благодаря стандартному резьбовому соединению и шестигранной грани для ключа.
- Соответствие европейским стандартам EN 293 и EN 299 по назначению и безопасности применения в горелочных системах.
Области применения
Форсунка OD 3.00/30º S применяется в промышленных и коммунально-бытовых горелках высокого давления, котельных установках и теплогенераторах, эксплуатируемых на дизельном топливе и мазуте. Рекомендуется для систем, где требуются стабильное распыление, минимизация засоров и простая сервисная замена.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3140 — форсунка исполнения OD-S с расходом 3,00 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
3,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 3,00 USgal/h, 30° (030F3140)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 3,00 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
