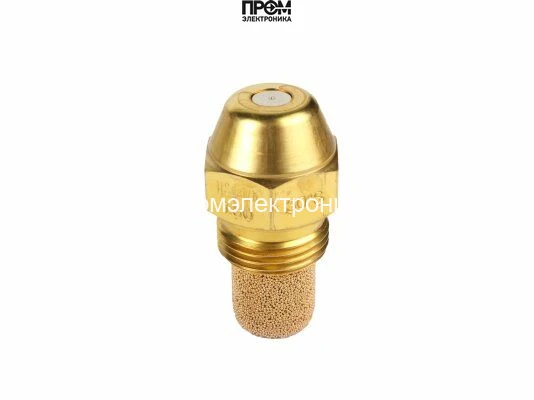

Форсунка Danfoss OD-S 1,50 USgal/h, 30° (030F3128)
Форсунка Danfoss OD-S: 1,50 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,50 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,50 USgal/h, 30° (030F3128)
Форсунка Danfoss OD-S 1,50 USgal/h, 30° (030F3128) — артикул 030F3128
Форсунка Danfoss OD-S 1,50 USgal/h, 30° (030F3128) (арт. 030F3128) — специализированный распылитель топлива в компактном коническом корпусе. Изготовлена из латуни, что обеспечивает устойчивость к коррозии и стабильность геометрии сопла при длительной эксплуатации. Масса изделия 0.03 кг и габариты 1.6×1.6×3.2 см позволяют легко интегрировать форсунку в узкие монтажные пространства горелочных узлов.
- Пропускная способность: 1.5 галлона в час (gph) — оптимальна для средних расходных режимов.
- Угол распыла: 30° — обеспечивает целенаправленное заполнение зоны горения.
- Рисунок распыла: сплошной — равномерное распределение топлива по факелу.
- Материал: латунь — коррозионная стойкость и долговечность.
- Форма: коническая — точность направления струи и простота установки.
- Серия: Danfoss OD S — конструкция, ориентированная на стабильность распыла.
- Габариты/вес: 1.6×1.6×3.2 см / 0.03 кг.
Конструкция форсунки ориентирована на обеспечение стабильного и повторяемого факела при работе с дизельным и легкотекучим жидким топливом в горелках различного типа. Сплошной рисунок распыла и угол 30° делают модель пригодной для достижений равномерного теплообмена в камерах сгорания, где критично оптимальное распределение топлива по форсунке горелки.
Типовые области применения: бытовые и промышленно-коммунальные отопительные системы, напольные и настенные горелки, котлы средней мощности, горелочные модули в технологических установках, а также ремонтно-восстановительные работы по замене форсунок с аналогичными параметрами.
Преимущества модели: компактность и малый вес упрощают замену и сервис, латунное исполнение увеличивает срок службы в агрессивной среде, а точные геометрические параметры сопла гарантируют стабильную производительность 1.5 gph при заданном угле распыла.
При подборе учитывайте совместимость по посадочному месту и режимам расхода топлива. Форсунка Danfoss OD-S 1,50 USgal/h, 30° (030F3128) (030F3128) — технически выверенное решение для обеспечения стабильного распыла в системах отопления и горелках.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3128 — форсунка исполнения OD-S с расходом 1,50 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,50 USgal/h, 30° (030F3128)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,50 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
