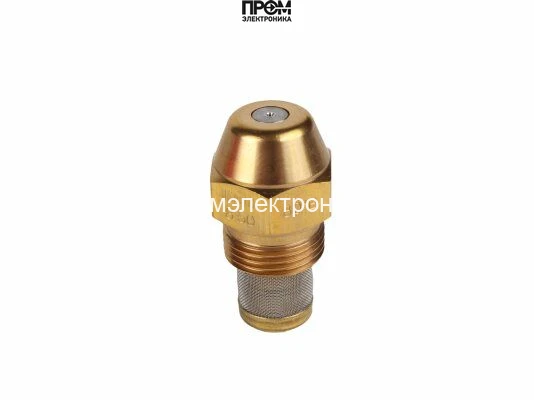

Форсунка Danfoss OD-B 8,50 USgal/h, 80° (030B0233)
Форсунка Danfoss OD-B: 8,50 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 8,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 8,50 USgal/h, 80° (030B0233)
Форсунка Danfoss OD-B 8,50 USgal/h, 80° (030B0233) (арт. 030B0233)
Кратко о модели: Форсунка Danfoss OD-B 8,50 USgal/h, 80° (030B0233) — конусная латунная форсунка серии OD B с пропускной способностью 8.5 галлонов в час и уголом распыла 80º. Альтернативный артикул: 34031080. Вес изделия — 0.03 кг, габариты — 1.6×1.6×3.2 см.
Конструкция и материалы
Корпус выполнен из латуни, обеспечивающей коррозионную стойкость и стабильность геометрии распылителя при длительной эксплуатации. Коническая форма обеспечивает надёжную фиксацию в патроне горелки и упрощает монтаж при замене.
Рабочие характеристики
Пропускная способность 8.5 gph (галлонов в час) и полусплошной рисунок распыла гарантируют равномерное распределение топлива по зоне горения, что способствует стабильному пламеню и эффективному сгоранию. Угол распыла 80º оптимизирован для широкого круга бытовых и промышленных горелок, позволяя достичь нужной зоны покрытия без перерасхода топлива.
Области применения
- дизельные и соляровые горелки бытовых и коммерческих котлов;
- промышленные отопительные установки с точной подачей жидкого топлива;
- котельные установки малой и средней мощности, где важна стабильность факела;
- ремонт и техническое обслуживание горелочных устройств, требующих замены штатной форсунки на модель с указанными параметрами.
Преимущества эксплуатации
Небольшие габариты (1.6×1.6×3.2 см) и малый вес (0.03 кг) упрощают транспортировку и хранение запасных частей. Латунный корпус повышает срок службы и уменьшает влияние агрессивных условий на геометрию распылителя. Полусплошной рисунок распыла снижает вероятность локального переобогащения топливной смеси и способствует равномерному тепловыделению.
Комплектность и маркировка
Модель поставляется с заводской маркировкой: Danfoss OD 8.50 / 80º B, арт. 030B0233 (альт. 34031080). Серия OD B — идентифицируется по конической форме и характеристикам распыла.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0233 — форсунка исполнения OD-B с расходом 8,50 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
8,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 8,50 USgal/h, 80° (030B0233)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 8,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
