Форсунка Danfoss OD-B 2,25 USgal/h, 60° (030B0114)
Артикул: 030B0114
2 350 ₽ Подробнее →Danfoss

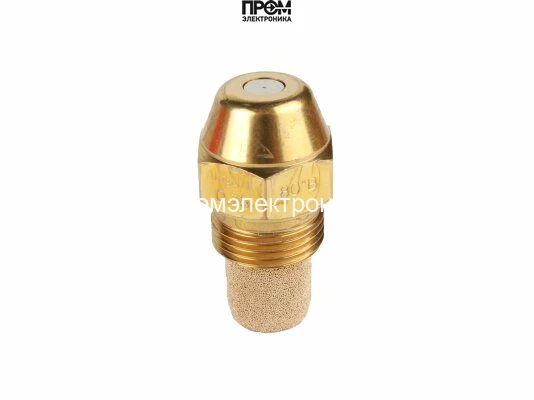

Форсунка Danfoss OD-B 0,75 USgal/h, 80° (030B0205)
Форсунка Danfoss OD-B: 0,75 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 0,75 USgal/h, 80° (030B0205)
Форсунка Danfoss OD-B 0,75 USgal/h, 80° (030B0205) — Арт: 030B0205
Модель форсунки Danfoss OD 0.75 / 80º B (арт. 030B0205) представляет собой узел для точного регулирования подачи воздуха в горелочных устройствах, выполненный в виде воздушной заслонки размером 136,5 × 236 мм. Конструкция разработана для установки в горелки Riello и обеспечивает стабильный и прогнозируемый расход воздуха, что важно для поддержания оптимального процесса сжигания топлива.
- Габариты: 136,5 × 236 мм — обеспечивает совместимость с типовыми посадочными местами горелок.
- Крепежные отверстия: 2 отверстия Ø 5,45 мм — для надежной фиксации заслонки в корпусе горелки.
- Вал: диаметр 10 мм, длина 279 мм — стандартный приводной вал для подключения к сервоприводу или механическому регулятору.
- Материал и износостойкость: конструкция обеспечивает долговременную эксплуатацию при высоких нагрузках и температурных перепадах.
Функционально изделие служит для дозированного ограничения потока воздуха, поступающего в зону горения. За счет геометрии пластины и точности изготовления достигается равномерное распределение воздушного потока по поперечному сечению горелки, что снижает колебания пламени и повышает стабильность горения.
Применение: предназначена для стационарных и промышленно-коммунальных горелок серии Riello, где требуется регулирование подачи воздуха при запуске, работе на частичной нагрузке и при переходных режимах. Подходит для систем отопления, котельных и промышленных топочных агрегатов, использующих жидкое или газообразное топливо в сочетании с механическим или электрическим приводом заслонки.
Монтаж и поставка: изделие крепится к корпусу горелки с помощью двух болтов через отверстия Ø 5,45 мм; в комплекте поставляются необходимые болты и прокладки для обеспечения герметичности и надежности соединений. Вал диаметром 10 мм рассчитан на стандартное соединение с приводными механизмами длиной до 279 мм.
Эксплуатационные преимущества: высокая износостойкость механических поверхностей, точность размеров для минимизации люфтов, комплектующие для быстрой замены при обслуживании. Изделие оптимизировано для длительной службы в условиях цикличной работы горелочного оборудования.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0205 — форсунка исполнения OD-B с расходом 0,75 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 0,75 USgal/h, 80° (030B0205)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
