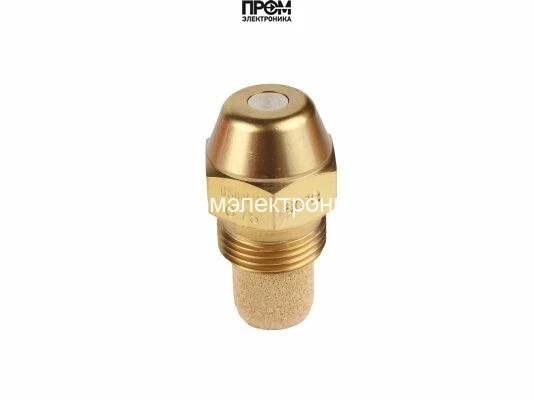

Форсунка Danfoss OD-B 0,75 USgal/h, 60° (030B0105)
Форсунка Danfoss OD-B: 0,75 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 0,75 USgal/h, 60° (030B0105)
Форсунка Danfoss OD-B 0,75 USgal/h, 60° (030B0105) — Арт: 030B0105
Краткое описание: Форсунка Danfoss OD 0.75/60º B (арт. 030B0105) — точная сменная деталь для топливных систем горелок с расходом 0.75 галлона в час и углом распыла 60°. Полусплошной рисунок распыла обеспечивает равномерное распределение капель и стабильное горение при широком диапазоне нагрузок.
Технические характеристики
- Расход: 0.75 галлона в час
- Угол распыла: 60°
- Рисунок: полусплошной (semi-solid)
- Материал корпуса: латунь
- Габариты: 1.6 × 1.6 × 3.2 см
- Вес: 0.03 кг
- Форма: коническая
- Серия: Danfoss OD B
Преимущества модели
Данная форсунка сочетает компактные размеры и высокую технологичность: коническая форма сопла и полусплошной рисунок распыла обеспечивают оптимальную дисперсность топлива, что уменьшает образование сажи и повышает полноту сгорания. Латунный корпус гарантирует прочность и термостойкость, а точная заводская калибровка расхода обеспечивает повторяемость параметров при замене или обслуживании.
Области применения
Форсунка Danfoss OD 0.75/60º B применяется в дизельных и мазутных горелках отопительных и технологических котлов, в промышленном тепловом оборудовании, в ремонтных комплектах для сервисного обслуживания горелок малой и средней мощности. Рекомендуется для узлов, где требуется стабильный полусплошной факел и точный расход топлива: бытовые и коммерческие отопительные агрегаты, лабораторные и экспериментальные установки, ретрофит горелочных узлов при замене форсунок.
Рекомендации по использованию
Для достижения заявленных параметров важно соблюдать чистоту топливной магистрали и рекомендованные производителем режимы давления. Форсунка монтируется в соответствии с конструктивными характеристиками горелки; при замене следует учитывать согласованность угла распыла и рисунка с существующей камерой сгорания.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0105 — форсунка исполнения OD-B с расходом 0,75 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 0,75 USgal/h, 60° (030B0105)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
