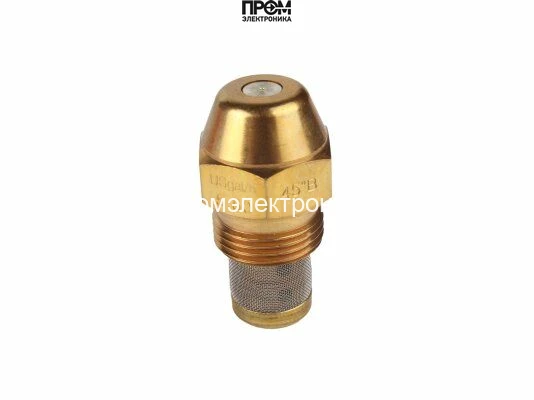

Форсунка Danfoss OD-B 1,50 USgal/h, 45° (030B0061)
Артикул: 030B0061
2 350 ₽ Подробнее →Danfoss
Форсунка Danfoss OD-B 5,50 USgal/h, 45° (030B0075)
Форсунка Danfoss OD-B: 5,50 USgal/h, 45°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 5,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 5,50 USgal/h, 45° (030B0075)
Форсунка Danfoss OD-B 5,50 USgal/h, 45° (030B0075) — артикул 030B0075
Форсунка Danfoss OD-B 5,50 USgal/h, 45° (030B0075) (арт. 030B0075) — комплектующая для горелочных систем, разработанная для точного и стабильного распыления жидкого топлива. Пропускная способность 5,5 галлона в час обеспечивает предсказуемую подачу топлива при различных режимах работы, что повышает стабильность горения и эффективность установки.
Ключевые характеристики
- Модель: Danfoss OD 5.50/45° B
- Артикул: 030B0075
- Пропускная способность: 5,5 галл./ч
- Угол распыла: 45°
- Рисунок распыла: полусплошной
- Форма сопла: коническая
- Материал корпуса: латунь
- Габариты: 1.6×1.6×3.2 см
- Масса: 0,03 кг
- Серия: Danfoss OD B
Преимущества и функционал
Коническая геометрия сопла в сочетании с полусплошным рисунком распыла обеспечивает равномерное распределение топливной струи по рабочей камере, минимизирует образование крупных капель и улучшает смесеобразование. Латунный корпус гарантирует устойчивость к коррозионным воздействиям и механическим нагрузкам, что продлевает срок службы форсунки и снижает частоту технического обслуживания.
Области применения
Форсунка предназначена для использования в горелочных устройствах: промышленных и бытовых котлах, пневмонагнетательных и атмосферных горелках, а также в системах отопления и теплогенерации, где требуется точный контроль подачи жидкого топлива. Рекомендуется для установок, где важен стабильный режим горения и равномерное распределение топлива по камере сгорания.
Монтаж и эксплуатация
Компактные габариты (1.6×1.6×3.2 см) и малый вес (0,03 кг) упрощают установку и замену форсунки в ограниченном пространстве горелочного блока. Рекомендуется проверять состояние уплотнений и соответствие посадочного места по размерам при замене для сохранения параметров распыла.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0075 — форсунка исполнения OD-B с расходом 5,50 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
5,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 5,50 USgal/h, 45° (030B0075)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 5,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
