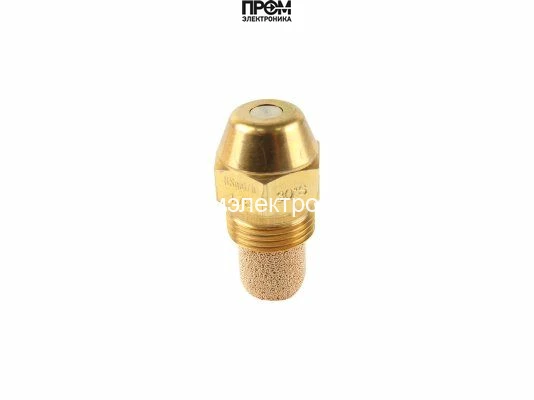

Форсунка Danfoss OD-S 1,75 USgal/h, 30° (030F3130)
Форсунка Danfoss OD-S: 1,75 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,75 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,75 USgal/h, 30° (030F3130)
Форсунка Danfoss OD-S 1,75 USgal/h, 30° (030F3130) — арт. 030F3130
Форсунка Danfoss OD-S 1,75 USgal/h, 30° (030F3130) (арт. 030F3130) предназначена для точного и стабильного распыления топлива в бытовых и коммерческих горелках высокого давления. Модель разработана для работы с легкими и тяжелыми жидкими топливами, обеспечивая устойчивое горение при различных режимах эксплуатации.
Конструкция и материалы
- Корпус: латунированный, конусообразная форма для равномерного потока и устойчивости к коррозии, износу и высоким температурным нагрузкам.
- Фильтрация: встроенный фильтр из спеченных бронзовых шариков, эффективно задерживающий механические примеси и частицы диаметром более 75 мкм.
- Тип распыла: сплошная струя с фиксированным углом 30° (30º), обеспечивающая концентрированное попадание топлива в зону горения.
Технические характеристики и тестирование
Форсунка соответствует европейским стандартам EN; каждый образец проходит заводскую проверку параметров: расхода топлива, формы струи и угла распыла. Заводские испытания гарантируют соответствие паспортным значениям и стабильность работы при смене типа топлива и рабочих давлений.
Области применения
Применяется в бытовых и коммунальных котлах, промышленных и коммерческих горелках высокого давления, установках предварительного и основного сжигания топлива. Оптимальна для систем, где требуется высокая концентрация потока и минимальная уязвимость к механическим примесям в топливе.
Преимущества модели
- Устойчивость к коррозии и температурным нагрузкам благодаря латунному корпусу.
- Надёжная механическая очистка топлива внутри форсунки за счёт спечённого бронзового фильтра.
- Стабильность параметров распыла и расхода после заводской калибровки.
- Универсальность в работе с различными видами жидкого топлива.
Форсунка Danfoss OD-S 1,75 USgal/h, 30° (030F3130), арт. 030F3130, — технически выверенное решение для надежного горения в условиях бытовых и коммерческих установок. Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3130 — форсунка исполнения OD-S с расходом 1,75 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,75 USgal/h, 30° (030F3130)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,75 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
