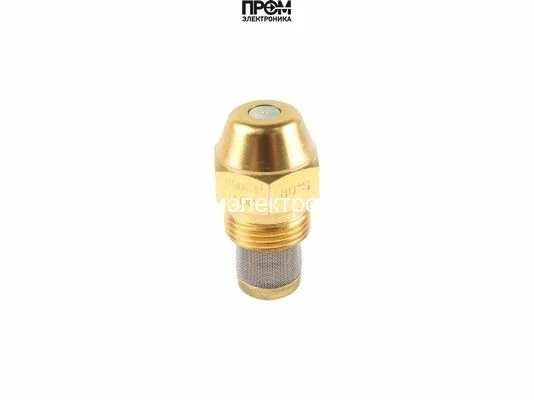

Форсунка Danfoss OD-S 2,00 USgal/h, 80° (030F8132)
Форсунка Danfoss OD-S: 2,00 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,00 USgal/h, 80° (030F8132)
Форсунка Danfoss OD-S 2,00 USgal/h, 80° (030F8132) — арт. 030F8132
Форсунка Danfoss OD-S 2,00 USgal/h, 80° (030F8132) (ориг. арт. 030F8132, альт. 34031052) предназначена для точной и стабильной подачи жидкого топлива в горелочных системах. Конусная геометрия сопла обеспечивает равномерное распыление топлива по всему факелу, а угол распыла 80º оптимален для широкого спектра горелок, где требуется равномерное распределение топлива и стабильное горение.
- Пропускная способность: 2 галлона в час (2.00 gph)
- Угол распыла: 80º
- Форма: коническая
- Материал корпуса: латунь
- Габариты: 1.6 x 1.6 x 3.2 см
- Вес: 0.03 кг
- Серия: Danfoss OD S
Компактные размеры и малый вес делают форсунку удобной для установки в ограниченных пространствах горелочных блоков и облегчает техническое обслуживание при замене или настройке. Латунный корпус повышает коррозионную стойкость и длительность службы в условиях, характерных для котельных и промышленных горелок.
Где применяется: форсунка предназначена для жидкотопливных горелок бытовых и промышленных котлов, коммерческих и коммунальных котельных установок, отопительных агрегатов и технологического оборудования, требующего стабильного распыла топлива. Подходит для камерных и атмосферных решений, где критично равномерное распыление и предсказуемая пропускная способность 2 gph.
Преимущества модели: точный угол распыла 80º обеспечивает равномерность факела, коническая форма улучшает распыление и снижает риск образования капель; латунный корпус — устойчивость к внешнему воздействию; компактность — простота монтажа и обслуживания. Совместимость с серией Danfoss OD S делает форсунку удобной заменой в типовых горелочных узлах.
Артикул для заказа: 030F8132 (оригинал), альтернативный артикул 34031052. При выборе и замене форсунки обращайте внимание на соответствие пропускной способности и угла распыла требованиям вашей горелки.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8132 — форсунка исполнения OD-S с расходом 2,00 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,00 USgal/h, 80° (030F8132)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
