Форсунка Danfoss OD-H 0,60 USgal/h, 80° (030H8912)

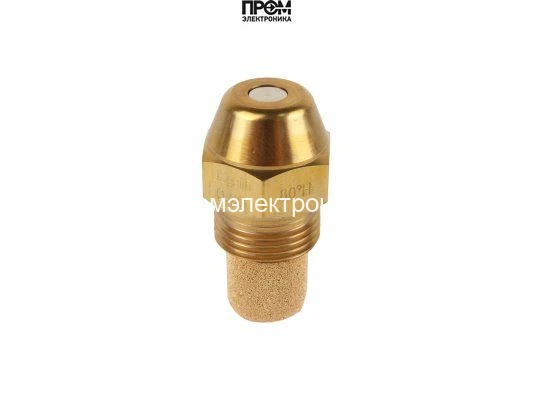

Форсунка Danfoss OD-H: 0,60 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,60 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,60 USgal/h, 80° (030H8912)
Форсунка Danfoss OD-H 0,60 USgal/h, 80° (030H8912) — точная латунная форсунка для промышленных горелок
Артикул: 030H8912; альтернативный арт.: 34031315. Форсунка Danfoss OD-H 0,60 USgal/h, 80° (030H8912) представляет собой коническое распылительное сопло из латуни, разработанное для стабильной подачи топлива и равномерного распыла в камерах сгорания. Вес изделия — 0.03 кг; габариты — 1.6×1.6×3.2 см.
Ключевые характеристики
- Материал корпуса: латунь — высокая термостойкость и износостойкость при циклических нагрузках.
- Расход топлива: 0.6 галлона в час (0.6 GPH) — подходит для маломощных и средненагруженных горелочных узлов.
- Рисунок распыла: полый — обеспечивает концентрированное, но равномерное распределение топлива по камере сгорания.
- Угол распыла: 80° — оптимален для создания устойчивого факела и эффективного смешения топлива с воздухом.
- Форма: коническая — гарантирует стабильную струю и минимальные отклонения при эксплуатации.
Преимущества данной модели
- Стабильность подачи и повторяемость параметров распыла при длительной эксплуатации.
- Латунный корпус уменьшает риск деформации при высоких температурах и продлевает срок службы форсунки.
- Полый рисунок и угол 80° обеспечивают эффективное сгорание, снижая нежелательные отложения в камере.
- Компактные размеры и малый вес упрощают замену и интеграцию в узлы горелки.
Область применения
Форсунка Danfoss OD-H 0,60 USgal/h, 80° (030H8912) используется в промышленных и коммерческих горелках различной конструкции: атмосферных и наддувных горелочных камерах, котельных установках и технологическом оборудовании, где требуется точная подача 0.6 GPH и ровный факел с углом распыла 80°. Подходит для длительной эксплуатации в условиях циклической работы и повышенных температур.
Для быстрой идентификации используйте артикулы 030H8912 или 34031315 при подборе и замене.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8912 — форсунка исполнения OD-H с расходом 0,60 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,60 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,60 USgal/h, 80° (030H8912)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,60 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
