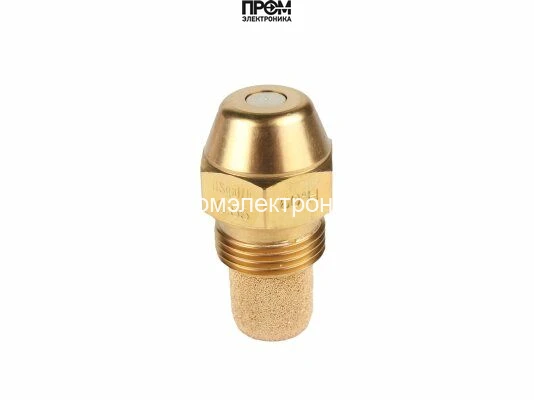

Форсунка Danfoss OD-H 0,85 USgal/h, 60° (030H6918)
Форсунка Danfoss OD-H: 0,85 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,85 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,85 USgal/h, 60° (030H6918)
Форсунка Danfoss OD-H 0,85 USgal/h, 60° (030H6918) — арт. 030H6918
Форсунка Danfoss OD-H 0,85 USgal/h, 60° (030H6918) (030H6918) предназначена для подачи топлива в виде полой струи с углом распыла 60°. Конструкция рассчитана на работу в высоконапорных бытовых горелках и отопительных приборах, эксплуатируемых на различных типах жидкого топлива. Решение обеспечивает стабильное распыление и эффективное смешение топлива с воздухом при широком диапазоне режимов горения.
Ключевые характеристики
- Тип распыла: полая струя, угол 60°;
- Производительность: OD 0.85;
- Корпус: латунный конический — повышенная механическая прочность и коррозионная стойкость;
- Фильтрация: встроенный фильтр из спеченных бронзовых шариков, задерживает частицы ≥45 мкм;
- Установка: накручивается на резьбу горелки, имеется обод для монтажного ключа;
- Соответствие: соответствует стандартам EN.
Преимущества и эксплуатационные особенности
Латунный конический корпус обеспечивает долговечность и точность геометрии сопла, что критично для повторяемости параметров распыла. Синтезированная бронзовая фильтрация защищает элемент от засорения твердыми частицами и механических примесей, продлевая срок службы форсунки и снижая риск аварийных отказов. Обод для затяжки облегчает монтаж/демонтаж при техническом обслуживании, минимизируя риск повреждения резьбы и обеспечивая корректную центровку.
Области применения
Используется в бытовых и полупрофессиональных высоконапорных горелках, водогрейных котлах, комбинированных отопительных агрегатах и других системах, где требуется полый распыл с 60° для равномерного горения и высокой тепловой отдачи. Подходит для эксплуатации в системах с различными марками топлива при условии соблюдения эксплуатационных параметров.
Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6918 — форсунка исполнения OD-H с расходом 0,85 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,85 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,85 USgal/h, 60° (030H6918)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,85 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
