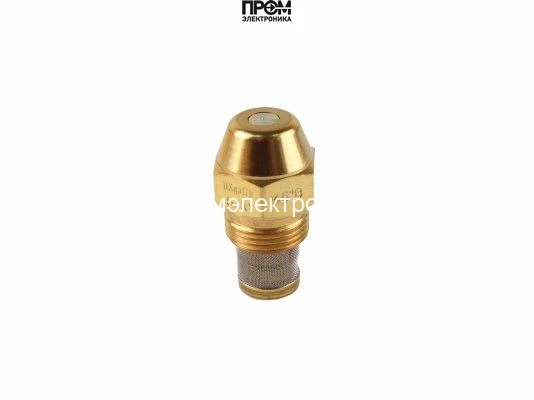

Форсунка Danfoss OD-B 5,00 USgal/h, 45° (030B0073)
Форсунка Danfoss OD-B: 5,00 USgal/h, 45°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 5,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 5,00 USgal/h, 45° (030B0073)
Форсунка Danfoss OD-B 5,00 USgal/h, 45° (030B0073) — арт. 030B0073
Форсунка Danfoss OD-B 5,00 USgal/h, 45° (030B0073) (арт. 030B0073) — специализированный распылитель для горелок высокого давления, разработанный для стабильной и эффективной подачи жидкого топлива. Конструктивно форсунка выполнена в стандартной конической форме из коррозионно-стойкой латуни и оснащена встроенным фильтром, обеспечивающим защиту от загрязнений и долговременное поддержание рабочей характеристики.
- Пропускная способность: 5,00 гал/ч (высокая производительность при рабочих режимах).
- Угол распыления: 45° — полусплошной рисунок, оптимизированный для равномерного смешивания топлива с воздухом.
- Материал: латунь коррозионной стойкости.
- Особенности: встроенный фильтр, коническая форма, полусплошной факел распыла.
Точные характеристики распыла (полусплошной рисунок при угле 45°) гарантируют устойчивое образование топливного факела с равномерной плотностью капель, что обеспечивает стабильное горение и снижает образование нагара на теплообменных поверхностях. Встроенный фильтр минимизирует риск засорения отверстия форсунки и поддерживает постоянную пропускную способность в условиях промышленной эксплуатации.
Области применения: форсунка Danfoss OD 5.00 / 45° B предназначена для использования в высоконапорных масляных и дизельных горелках котельных, промышленных печей, отопительных агрегатов коммерческих и производственных объектов, технологических нагревательных установках и насосно-горелочных системах. Рекомендуется для работы с дизельным топливом, мазутом и другими жидкими углеводородными топливами, требующими точного распыла при повышенном давлении.
Эксплуатационные преимущества: высокая стабильность подачи, длительный срок службы за счёт латунной конструкции и защиты фильтром, простота интеграции в существующие горелочные узлы. При соблюдении правил монтажа и очистки форсунка сохраняет заводские параметры распыла и обеспечивает экономичное и безопасное сгорание.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0073 — форсунка исполнения OD-B с расходом 5,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
5,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 5,00 USgal/h, 45° (030B0073)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 5,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
