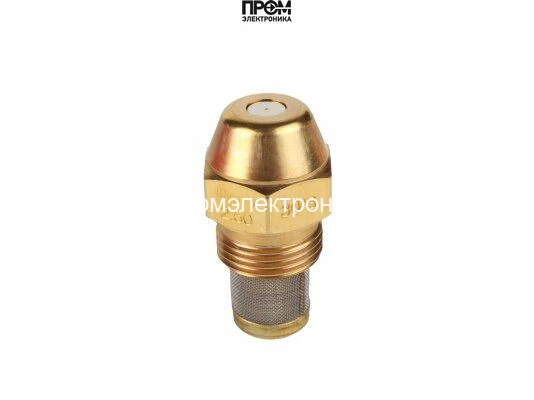

Форсунка Danfoss OD-S 2,50 USgal/h, 30° (030F3136)
Форсунка Danfoss OD-S: 2,50 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,50 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,50 USgal/h, 30° (030F3136)
Форсунка Danfoss OD-S 2,50 USgal/h, 30° (030F3136) — артикул 030F3136
Форсунка Danfoss OD-S 2,50 USgal/h, 30° (030F3136) (030F3136) предназначена для точной подачи жидкого топлива в горелочные устройства, работающие на мазуте и дизельном топливе. Модель обеспечивает стабильный расход топлива и равномерный распыл, что повышает эффективность сгорания и устойчивость горения в отопительных системах бытового и коммерческого назначения.
Ключевые характеристики
- Производительность: 2,5 галлона в час с отклонением расхода не более 4%;
- Тип распыла: сплошной (полный) рисунок распыла;
- Угол распыла: 30°;
- Корпус: латунь — устойчивость к высоким температурам и коррозии;
- Фильтр: монель-металл, пропускная способность 140 мкм — защита от загрязнений;
- Артикул: 030F3136.
Где применяется
Форсунка используется в горелках отопительных котлов, печей и промышленных нагревательных установках, рассчитанных на мазутное или дизельное топливо. Подходит для бытовых котельных, коммерческих систем отопления и малых промышленных агрегатов, где требуется стабильная подача топлива и равномерное распределение факела.
Преимущества модели
- Стабильность расхода ±4% обеспечивает предсказуемую работу горелки и оптимизацию параметров горения;
- Сплошной рисунок и угол 30° дают равномерное распределение топлива по камере сгорания;
- Корпус из латуни гарантирует долговечность при высоких рабочих температурах;
- Монель-фильтр 140 мкм снижает риск засоров и продлевает срок службы горелочного узла;
- Простая и быстрая установка облегчает замену при обслуживании.
Обслуживание
Рекомендуется ежегодная замена форсунки для поддержания эффективности горения и минимизации выбросов. Своевременная замена обеспечивает стабильную работу и продлевает ресурс топливной аппаратуры.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3136 — форсунка исполнения OD-S с расходом 2,50 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,50 USgal/h, 30° (030F3136)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,50 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
