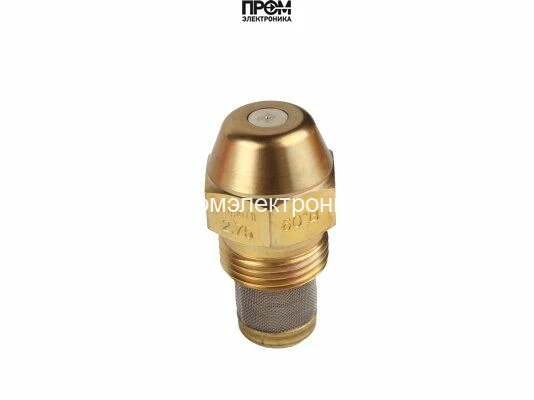

Форсунка Danfoss OD-B 2,75 USgal/h, 60° (030B0116)
Форсунка Danfoss OD-B: 2,75 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 2,75 USgal/h, 60° (030B0116)
Форсунка Danfoss OD-B 2,75 USgal/h, 60° (030B0116) — артикул 030B0116 (5070611)
Форсунка Danfoss OD-B 2,75 USgal/h, 60° (030B0116) (артикул 030B0116, альтернативный 5070611) — специализированный распылительный узел для отопительных систем и горелочных устройств. Компактная конструкция и точные геометрические параметры обеспечивают стабильную подачу топлива и равномерное распыление при различных режимах работы.
Ключевые характеристики
- Пропускная способность: 2.75 гал/ч (галлонов в час)
- Угол распыла: 60°
- Рисунок распыла: полусплошной
- Форма сопла: коническая
- Материал корпуса: латунь
- Вес: 0.03 кг
- Габариты: 1.6 × 1.6 × 3.2 см
- Серия: Danfoss OD B
- Артикулы: оригинал 030B0116, альтернатива 5070611
Применение
Предназначена для стационарных и мобильных отопительных котлов, промышленных и бытовых горелок, а также специализированных теплогенераторов. Подходит для замены в системах, где требуется пропускная способность ~2.75 гал/ч и угол распыла 60°, обеспечивает стабильную работу горелочной головки при разных нагрузках и режимах пуска/остановки.
Технические преимущества
Латунный корпус гарантирует коррозионную стойкость и высокую термостойкость, что критично для длительной эксплуатации в условиях повышенных температур. Коническая форма сопла в сочетании с полусплошным рисунком распыла обеспечивает оптимальную дисперсию топлива, улучшая смесеобразование и снижая вероятность образования копоти. Компактные габариты и малый вес упрощают установку и интеграцию в ограниченные монтажные пространства.
Эксплуатация и совместимость
Форсунка легко устанавливается в стандартные колодки горелок серии OD B; при замене рекомендуется сверять артикулы и параметры пропускной способности. Применение данной модели позволяет поддерживать стабильную теплопроизводительность и равномерный визуальный факел при работе на жидком топливе.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0116 — форсунка исполнения OD-B с расходом 2,75 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 2,75 USgal/h, 60° (030B0116)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
