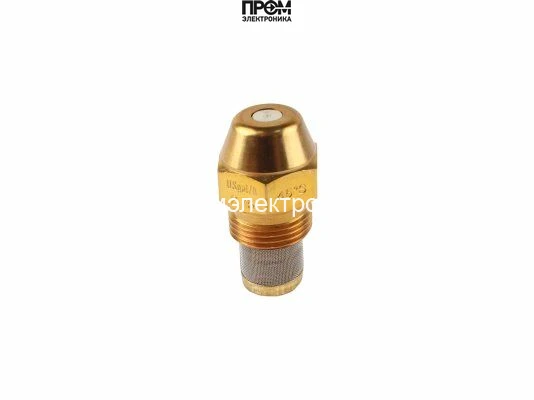

Форсунка Danfoss OD-S 2,75 USgal/h, 45° (030F4138)
Форсунка Danfoss OD-S: 2,75 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,75 USgal/h, 45° (030F4138)
Форсунка Danfoss OD 2.75/45° S — арт. 030F4138
Форсунка Danfoss OD 2.75/45° S (030F4138) — специализированный распылитель для горелок высокого давления, разработанный для стабильного и эффективного сгорания жидких топлив. Модель обеспечивает ровный сплошной рисунок струи (тип S) с углом распыла 45° и номинальной пропускной способностью 2.75, что гарантирует равномерное смешивание топлива с воздухом и минимальные тепловые потери.
- Артикул: 030F4138
- Тип распыла: S — сплошной рисунок
- Угол распыла: 45°
- Пропускная способность: 2.75
- Допуск отклонения расхода: не более 4%
- Фильтрация: встроенный фильтр из монель-металла, удерживает загрязнения >140 мкм
- Контроль качества: электронная проверка пропускной способности и формы струи
Ключевые эксплуатационные преимущества: точная повторяемость расхода (≤4%), стабильный сплошной факел при различных режимах горения, повышенная защита от засоров за счет монель-фильтра и подтверждённое электронным контролем соответствие рабочим характеристикам. Конструкция ориентирована на длительную работу в условиях повышенных нагрузок и температурных перепадов.
Области применения: стационарные и промышленные горелочные устройства высокого давления, отопительные и котельные установки, промышленные печи и термические агрегаты, где используются дизельное топливо и мазут. Форсунка подходит для систем, требующих воспроизводимой формы струи и стабильной пропускной способности при частых пуско-остановочных циклах.
Технические особенности, такие как монельный фильтр и электронная проверка геометрии струи, снижают риск аварийных остановов и обеспечивают предсказуемую работу горелочной установки. Модель 030F4138 рекомендована для интеграции в узлы, где важны точность дозирования топлива и минимальные отклонения в расходе.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4138 — форсунка исполнения OD-S с расходом 2,75 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,75 USgal/h, 45° (030F4138)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
