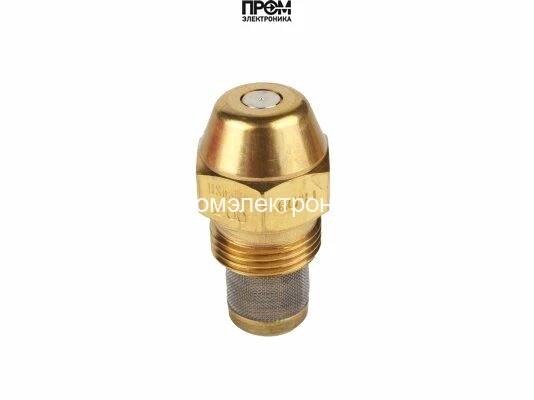

Форсунка Danfoss OD-H 2,00 USgal/h, 60° (030H6132)
Форсунка Danfoss OD-H: 2,00 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 2,00 USgal/h, 60° (030H6132)
Форсунка Danfoss OD-H 2,00 USgal/h, 60° (030H6132) — Арт. 030H6132
Форсунка Danfoss OD-H 2,00 USgal/h, 60° (030H6132) (арт. 030H6132) — специализированный элемент подачи топлива для отопительных систем и промышленных/жилых горелок. Модель обеспечивает пропускную способность 2 галлона в час и формирует полый рисунок распыла с углом 60º, что гарантирует равномерное распределение топлива по объему камеры сгорания и стабильное пламя при различных режимах работы.
Ключевые характеристики
- Пропускная способность: 2 галлона в час
- Рисунок распыла: полый (hollow)
- Угол распыла: 60º
- Материал корпуса: латунь
- Форма: коническая
- Габариты: 1.6×1.6×3.2 см
- Вес нетто: 0.03 кг
- Серия: Danfoss OD H
Преимущества конструкции
Коническая форма и полый распыл обеспечивают оптимальную атомизацию жидкого топлива, минимизируют образование крупных капель и повышают полноту сгорания. Корпус из латуни устойчив к коррозии при эксплуатации в типичных условиях отопительных установок, что продлевает ресурс и снижает необходимость частой замены. Компактные размеры и малый вес упрощают монтаж в ограниченном пространстве горелочных узлов.
Области применения
Форсунка предназначена для использования в бытовых и промышленных отопительных горелках, котельных установках, а также в системах, где требуется точная подача жидкого топлива с равномерным распылом: атмосферные и наддувные горелки, энергоустановки малой и средней мощности. Рекомендуется для узлов, требующих стабильного распыла при переменных режимах нагрузки.
Эксплуатационные замечания
При подборе форсунки учитывайте требуемую пропускную способность и угол распыла для конкретной камеры сгорания. Конструкция модели 030H6132 обеспечивает воспроизводимые характеристики распыла при соблюдении регулярной проверки состояния и минимальной очистки от отложений.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6132 — форсунка исполнения OD-H с расходом 2,00 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 2,00 USgal/h, 60° (030H6132)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
