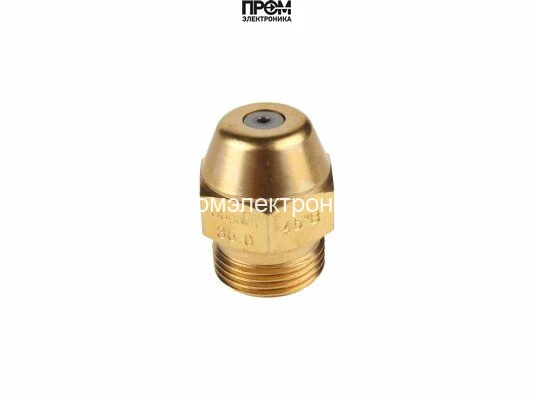

Форсунка Danfoss OD-B 35,00 USgal/h, 45° (030B0100)
Форсунка Danfoss OD-B: 35,00 USgal/h, 45°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 35,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 35,00 USgal/h, 45° (030B0100)
Форсунка Danfoss OD-B 35,00 USgal/h, 45° (030B0100) — арт: 030B0100
Форсунка Danfoss OD-B 35,00 USgal/h, 45° (030B0100) (арт. 030B0100) — специализированный распылитель для промышленных горелок высокого давления, выполненный в коническом корпусе из коррозиестойкой латуни. Конструкция рассчитана на эксплуатацию при повышенных температурах и агрессивных условиях, обеспечивая долговременную и стабильную работу в интенсивных режимах.
Ключевые характеристики
- Угол распыла: 45°; рисунок распыла: полусплошной — для равномерного распределения топливной смеси.
- Максимальная производительность в серии OD — подходит для мощных отопительных систем и крупнотоннажных горелок.
- Допуск расхода: ±4% — обеспечивает стабильность подачи и точность регулировки.
- Материал корпуса: латунь с антикоррозионной обработкой — повышенная износостойкость и термостойкость.
- Крепление: резьбовое соединение с монтажным ободом для удобной установки и затяжки ключом.
- Фильтр отсутствует — учитывать при выборе системы предварительной очистки топлива.
- Соответствие стандартам: EN — подтверждённое качество и взаимозаменяемость.
Области применения
Форсунка предназначена для использования в промышленных установках: котельных большой мощности, теплоагрегатах, промышленных печах, жидкотопливных горелках и системах центрального отопления производственных площадок. Рекомендуется для объектов, где критично равномерное распыление и высокая производительность при работе с различными видами топлива.
Особенности монтажа и эксплуатации
Монтируется посредством стандартного резьбового соединения; монтажный обод облегчает затяжку гаечным ключом. Отсутствие встроенного фильтра требует установки внешней фильтрации топлива для предотвращения засоров. Регулярная проверка расхода и состояния сопла позволяет сохранять точность ±4% и продлить срок службы форсунки.
Форсунка Danfoss OD-B 35,00 USgal/h, 45° (030B0100) — оптимальный выбор для промышленных горелок, где важны высокая производительность, стабильность распыла и длительная эксплуатация.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0100 — форсунка исполнения OD-B с расходом 35,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
35,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 35,00 USgal/h, 45° (030B0100)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 35,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
