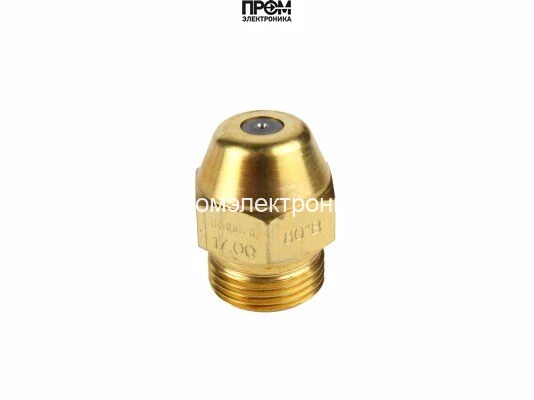

Форсунка Danfoss OD-B 17,00 USgal/h, 80° (030B0245)
Форсунка Danfoss OD-B: 17,00 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 17,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 17,00 USgal/h, 80° (030B0245)
Форсунка Danfoss OD-B 17,00 USgal/h, 80° (030B0245) — артикул 030B0245 (альт. 34031094)
Форсунка Danfoss OD-B 17,00 USgal/h, 80° (030B0245) — специализированное решение для систем с высокой потребностью в топливе. Предназначена для стабильной и точной подачи топлива в мощные горелочные устройства, где критичны расход, равномерность распыла и долговечность узла. Модель входит в серию Danfoss OD B и отличается повышенной производительностью и устойчивостью к тепловым нагрузкам.
Ключевые преимущества:
- Высокая пропускная способность — 17 галлонов в час, обеспечивает необходимый расход для крупных отопительных агрегатов.
- Угол распыла 80º с полусплошным рисунком распыла обеспечивает равномерное распределение топлива по камере сгорания и способствует оптимальному сгоранию.
- Латунный корпус повышенной термостойкости гарантирует долговечность и сопротивление коррозии при длительной эксплуатации.
- Коническая форма сопла улучшает точность распыла и стабильность факела при различных режимах работы.
- Компактные габариты 1.6×1.6×2.1 см и вес 0.03 кг облегчают установку и замену в ограниченном пространстве горелок.
Технические характеристики:
- Модель: Danfoss OD 17.00/80º B
- Артикул: 030B0245 (альтернативный: 34031094)
- Пропускная способность: 17 гал/ч
- Угол распыла: 80º
- Рисунок распыла: полусплошной
- Материал корпуса: латунь
- Форма: коническая
- Габариты (мм): 16×16×21
- Вес: 0.03 кг
Сферы применения:
Форсунка эффективна в промышленных и коммунально-бытовых котельных установках, тепловых пунктах, крупных коммерческих и муниципальных системах отопления, промышленных печах и сушильных агрегатах, а также в агропромышленных и перерабатывающих производствах, где используются мощные жидкотопливные горелки. Рекомендуется для случаев, когда требуется высокая производительность при стабильном факеле и равномерном распыле топлива.
Совместимость и замена:
Артикул 030B0245 (альт. 34031094) позволяет быстро подобрать замену и гарантирует точное соответствие геометрии сопла и угла распыла при установке в горелочные блоки серии, для которых предусмотрены форсунки Danfoss OD B.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0245 — форсунка исполнения OD-B с расходом 17,00 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
17,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 17,00 USgal/h, 80° (030B0245)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 17,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
