Форсунка Danfoss OD-B 13,50 USgal/h, 60° (030B0141)
Форсунка Danfoss OD-B: 13,50 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 13,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1

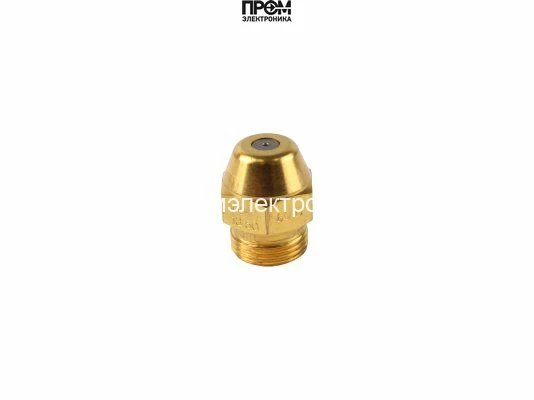

Описание Форсунка Danfoss OD-B 13,50 USgal/h, 60° (030B0141)
Форсунка Danfoss OD-B 13,50 USgal/h, 60° (030B0141) — арт. 030B0141
Описание изделия: Форсунка Danfoss OD-B 13,50 USgal/h, 60° (030B0141) (арт. 030B0141) — специально сконструированная коническая форсунка для распыления жидкого топлива с пропускной способностью 13,5 галлонов в час и углом распыла 60°. Корпус изготовлен из латуни, а активные элементы выполнены из износо‑ и термостойких материалов, что обеспечивает стабильную работу в условиях высокой температуры и продолжительной эксплуатации.
Ключевые особенности
- Пропускная способность: 13,5 гал/ч (13.50 GPH).
- Угол распыла: 60° — полусплошной рисунок, обеспечивающий равномерное распределение топлива.
- Материалы: латунный корпус и термостойкие компоненты для долгого срока службы.
- Встроенный фильтр: защита распылителя от засорения и поддержание рабочей производительности.
- Ограничитель потока: обеспечивает стабильность подачи при интенсивной эксплуатации.
Преимущества конструкции
Коническая геометрия сопла и полусплошной рисунок распыла обеспечивают однородное смешивание топлива с воздухом, что повышает качество горения и уменьшает образование нагара. Латунный корпус повышает термостойкость и механическую прочность, а встроенный фильтр снижает риск повреждений и позволяет поддерживать стабильную пропускную способность на протяжении всего срока эксплуатации.
Области применения
Форсунка предназначена для высоко- и средненапорных топочных устройств: котловых горелок, промышленных и бытовых топочных агрегатов, постов подготовки топлива и систем, где требуется точное распределение жидкого топлива. Особенно эффективна в горелочных камерах с требованием равномерного распыла и стабильного горения при переменных нагрузках.
Совместимость и эксплуатация
Модель OD 13.50/60° B применяется в системах, рассчитанных на указанные параметры пропускной способности и угол распыла. Наличие фильтра и ограничителя снижает требовательность к частоте технического обслуживания, при этом рекомендуется использовать форсунку в соответствии с проектными параметрами горелки.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0141 — форсунка исполнения OD-B с расходом 13,50 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
13,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 13,50 USgal/h, 60° (030B0141)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 13,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
