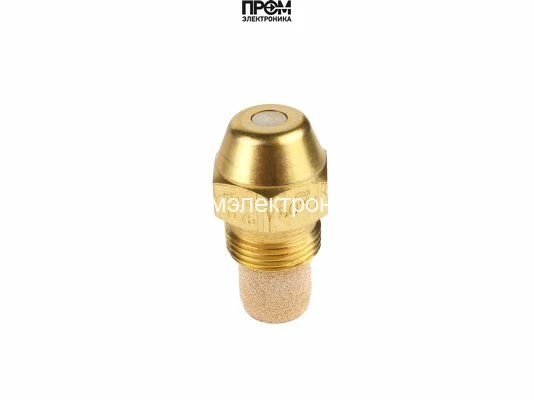

Форсунка Danfoss OD-H 0,75 USgal/h, 80° (030H8916)
Форсунка Danfoss OD-H: 0,75 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,75 USgal/h, 80° (030H8916)
Форсунка Danfoss OD-H 0,75 USgal/h, 80° (030H8916) — артикул 030H8916
Форсунка Danfoss OD-H 0,75 USgal/h, 80° (030H8916) (030H8916) — специализированный распылитель для горелочных систем, разработанный дляточной дозировки топлива и стабильного формирования факела. Пропускная способность 0.75 галлона в час и угол распыла 80° обеспечивают оптимальное распределение жидкости по камере сгорания, что повышает равномерность смешения топлива с воздухом и качество горения.
- Рисунок распыла: полый — концентрированный наружный конус с минимальным количеством центрального топлива, обеспечивает стабильный пламень и снижение сажи.
- Форма распыла: коническая — подходит для установок, требующих направленного факела и контролируемой зоны горения.
- Материал корпуса: латунь — высокая коррозионная стойкость и механическая прочность при рабочих условиях горелок.
- Габариты и вес: 1.6×1.6×3.2 см, масса 0.03 кг — компактная конструкция упрощает монтаж и замену в ограниченном пространстве.
- Серия: Danfoss OD H — модель 030H8916 рассчитана на длительную эксплуатацию в интенсивном режиме.
Применение: форсунка предназначена для стационарных и промышленных горелочных агрегатов, котлов средней и малой мощности, а также для ремонтных комплектов горелочных узлов, где требуется коническая форма распыла и полый рисунок. Рекомендуется для систем, где важны точность расхода, повторяемость параметров распыла и стабильность процесса горения при различных режимах работы.
Преимущества модели 030H8916: повышенная долговечность латунного корпуса, стабильная пропускная способность 0.75 галлона/час, оптимальный угол 80° для широкого спектра горелочных конфигураций, а также компактные габариты для удобства обслуживания. Конструкция обеспечивает равномерное распределение топлива по периферии факела, что способствует снижению продуктов неполного сгорания и улучшению теплопередачи в камере.
Технически значимые параметры этой форсунки делают её подходящим выбором для модернизации и обслуживания горелочных систем, где требуется надежный, воспроизводимый и долговечный элемент распылительной сети.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8916 — форсунка исполнения OD-H с расходом 0,75 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,75 USgal/h, 80° (030H8916)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
