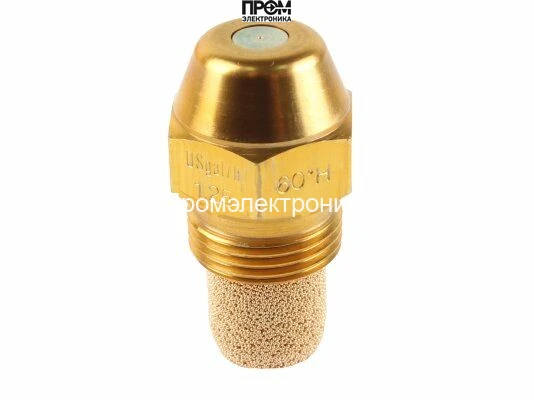

Форсунка Danfoss OD-H 1,25 USgal/h, 60° (030H6924)
Форсунка Danfoss OD-H: 1,25 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,25 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 1,25 USgal/h, 60° (030H6924)
Воздушная заслонка 136,5 × 236 мм, арт. 3012422-RL
Воздушная заслонка 136,5 × 236 мм (артикул 3012422-RL) разработана для точного регулирования подачи воздуха в горелочных камерах Riello. Конструктивно оптимизирована для обеспечения стабильного процесса сгорания, повышенной надежности и простоты монтажа при эксплуатации в промышленных и коммунально-бытовых тепловых установках.
- Габариты: 136,5 × 236 мм;
- Отверстия для крепления: два отверстия Ø 5,45 мм;
- Вал: диаметр 10 мм, длина 279 мм;
- Комплект поставки: болты и прокладки включены;
- Материал: износостойкая, коррозионно-устойчивая конструкция;
Особенности конструкции и материалы изготовления гарантируют длительный срок службы даже при интенсивных циклах работы горелки. Вал диаметром 10 мм обеспечивает точную передачу положения заслонки без биений, а длина 279 мм подходит для установки в стандартные посадочные места горелочных узлов Riello. Наличие двух монтажных отверстий Ø 5,45 мм упрощает позиционирование и надежную фиксацию в корпусе горелки.
Применение: воздушная заслонка предназначена для регулирования турбулентности и объема первичного и/или вторичного воздуха в горелках Riello. Используется в системах отопления и котельных установках для обеспечения оптимального соотношения воздух/топливо, снижения выбросов и повышения КПД горения. Рекомендуется для ремонта, технического обслуживания и модернизации горелочных блоков, где требуется точная и долговечная регулировка подачи воздуха.
Монтаж и обслуживание минимальны: благодаря комплекту крепежа установка выполняется без дополнительных комплектующих; периодическая проверка подшипников и уплотнений продлевает срок эксплуатации. Технические параметры и посадочные размеры обеспечивают совместимость с широким рядом моделей горелок Riello.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6924 — форсунка исполнения OD-H с расходом 1,25 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 1,25 USgal/h, 60° (030H6924)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,25 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
