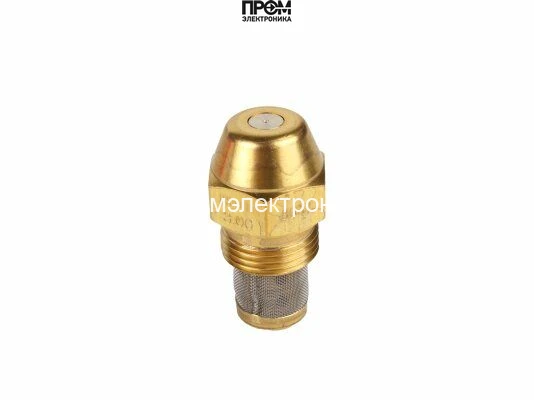

Форсунка Danfoss OD-H 3,00 USgal/h, 80° (030H8140)
Форсунка Danfoss OD-H: 3,00 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 3,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 3,00 USgal/h, 80° (030H8140)
Форсунка Danfoss OD-H 3,00 USgal/h, 80° (030H8140) — арт: 030H8140
Форсунка Danfoss OD-H 3,00 USgal/h, 80° (030H8140) (арт. 030H8140) — специализированный распылитель для мазутных, дизельных и других жидкотопливных горелок. Предназначена для стабильного образования однородной топливно-воздушной смеси и обеспечивает высокую степень сгорания за счёт ровного распределения струи и контролируемого расхода топлива.
Ключевые характеристики
- Тип распыла: полый конус (H) — равномерный атомизирующий рисунок;
- Угол распыла: 80º — оптимален для большинства вертикальных и горизонтальных камер сгорания;
- Расход топлива: 3 гал/ч; отклонение от номинала ≤ 4% — высокая точность подачи;
- Корпус: латунь — коррозионная стойкость и долговечность;
- Фильтр: монель-металл, задерживает частицы ≥ 140 мкм — защита от крупных загрязнений;
- Контроль качества: прохождение электронных тестов пропускной способности и формы струи.
Область применения
Используется в отопительных системах и горелочных устройствах промышленного и коммунально-бытового назначения: водогрейные котлы, топочные камеры, стационарные и блочные горелки, резервные теплогенераторы. Подходит для работы с тяжелыми и легкими видами жидкого топлива, где требуется точная и стабильная подача топлива.
Преимущества и эксплуатация
Латунный корпус и монель-фильтр продлевают ресурс форсунки и снижают риск заклинивания. Полый конус при угле 80º обеспечивает равномерное запыление топливной струи и эффективное смешивание с воздухом, что снижает образование сажи и неполного сгорания. Низкое отклонение расхода (≤ 4%) гарантирует стабильность тепловой мощности и предсказуемую настройку горелки.
Установка форсунки проста: стандартные монтажные размеры совместимы с большинством наконечников горелок, обслуживание ограничивается периодической проверкой фильтра и чисткой при необходимости. Электронные тесты формы струи и пропускной способности подтверждают соответствие заявленным параметрам.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8140 — форсунка исполнения OD-H с расходом 3,00 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
3,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 3,00 USgal/h, 80° (030H8140)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 3,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
