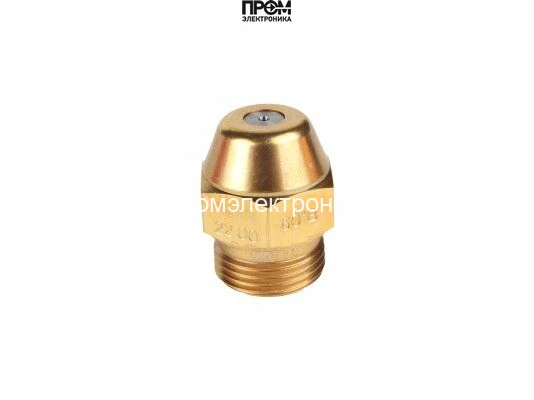

Форсунка Danfoss OD-B 22,00 USgal/h, 60° (030B0149)
Форсунка Danfoss OD-B: 22,00 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 22,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 22,00 USgal/h, 60° (030B0149)
Форсунка Danfoss OD-B 22,00 USgal/h, 60° (030B0149) — Арт: 030B0149
Форсунка Danfoss OD-B 22,00 USgal/h, 60° (030B0149) (арт. 030B0149) представляет собой комплектную воздушную заслонку с размерами 136,5 × 236 мм, разработанную для точного регулирования подачи воздуха в камерах горения. Модель обеспечивает стабильный воздушный поток и позволяет оптимизировать процесс горения в горелочных установках Riello, где требуются точные аэродинамические характеристики.
Конструкция и ключевые параметры:
- Размеры заслонки: 136,5 × 236 мм — стандартная геометрия для установки в посадочные места горелок Riello.
- Отверстия для фиксации: 2 шт., диам. 5,45 мм — обеспечивает надежное крепление к корпусу горелки.
- Совместимость с валом: диаметр 10 мм, длина вала 279 мм — подходит для большинства валов типоразмеров в линейке Riello.
- Комплектация: болты и прокладки — готовность к оперативной установке без дооснастки.
- Материал: износостойкий сплав/полимер (стойкость к механическим нагрузкам и термическим воздействиям) — рассчитан на длительную эксплуатацию в рабочих условиях.
Функциональное применение:
Заслонка предназначена для регулировки подачи воздуха на стадии смешения топлива и воздуха в горелочных камерах. Применяется в отопительных и технологических установках с горелками Riello для обеспечения стабильного пламени, снижения вероятности неполного сгорания и уменьшения эмиссии продуктов сгорания. Подходит для использования в котельных, промышленных печах и системах центрального теплоснабжения, где требуется точная модуляция воздушного потока.
Преимущества использования:
- Унификация монтажных отверстий и размеров для быстрой замены и ремонта.
- Готовая комплектация для уменьшения времени монтажа на объекте.
- Повышенная износостойкость обеспечивает стабильность характеристик в длительном цикле эксплуатации.
- Оптимизация процесса горения за счет точной регулировки воздушного потока.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0149 — форсунка исполнения OD-B с расходом 22,00 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
22,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 22,00 USgal/h, 60° (030B0149)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 22,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
