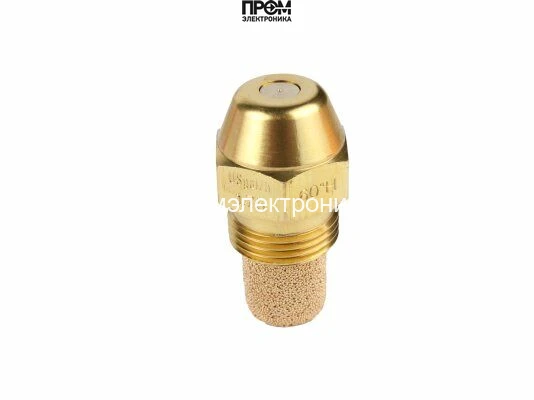

Форсунка Danfoss OD-H 1,75 USgal/h, 60° (030H6930)
Форсунка Danfoss OD-H: 1,75 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 1,75 USgal/h, 60° (030H6930)
Форсунка Danfoss OD-H 1,75 USgal/h, 60° (030H6930) — Арт: 030H6930
Форсунка Danfoss OD-H 1,75 USgal/h, 60° (030H6930) (арт. 030H6930) представляет собой воздушную заслонку с размером пластины 136,5 × 236 мм, спроектированную для точной регулировки подачи воздуха на горелки Riello. Конструктивное исполнение обеспечивает равномерный и стабильный поток воздуха, что напрямую влияет на качество и стабильность процесса горения.
Ключевые характеристики
- Габариты пластины: 136,5 × 236 мм;
- Отверстия для монтажа: 2 шт., диаметр 5,45 мм;
- Совместимость с валом: диаметр 10 мм, длина 279 мм;
- Материал: износостойкий сплав (выполнен для длительной эксплуатации в условиях циклических нагрузок);
- Комплектация: болты и прокладки для установки.
Области применения
Заслонка применяется в системах отопления и промышленного оборудования, где используется горелочное оборудование Riello. Рекомендуется для бытовых и коммерческих котельных, промышленных печей и технологических установок, требующих точной настройки воздушного потока для оптимизации процесса сгорания.
Преимущества и функциональные особенности
- Точная регулировка воздушного потока — повышает КПД горелочного устройства;
- Стабилизация процесса горения — уменьшает колебания пламени и выбросы неполного сгорания;
- Универсальность монтажа — два стандартных отверстия и совместимость с валом 10×279 мм облегчают замену;
- Долговечность — износостойкий материал и качественная комплектация снижают необходимость частого сервиса;
- Комплектность — болты и прокладки входят в комплект, что ускоряет ввод в эксплуатацию.
Установка и эксплуатация
Монтаж производится через два крепежных отверстия диаметром 5,45 мм. Для обеспечения корректной работы следует обеспечить точную центровку на валу диаметром 10 мм и длиной 279 мм. Рекомендуется периодическая проверка состояния прокладок и крепежа при плановом обслуживании горелочного агрегата.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6930 — форсунка исполнения OD-H с расходом 1,75 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 1,75 USgal/h, 60° (030H6930)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,75 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
