Форсунка Danfoss OD-H 0,65 USgal/h, 80° (030H8914)
Форсунка Danfoss OD-H: 0,65 USgal/h, 80°, полый конус распыла.

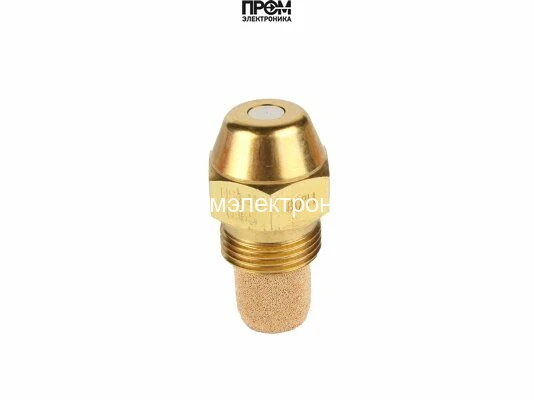

Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,65 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,65 USgal/h, 80° (030H8914)
Форсунка Danfoss OD-H 0,65 USgal/h, 80° (030H8914) — арт. 030H8914
Форсунка Danfoss OD-H 0,65 USgal/h, 80° (030H8914) (арт. 030H8914) — специализированный элемент системы горения, предназначенный для точного и равномерного распыления жидкого топлива. Пропускная способность 0.65 галлона в час обеспечивает стабильную подачу топлива в широком диапазоне отопительных и промышленных горелок. Полый рисунок распыла и угол 80º создают оптимальную топливную аэродинамику, ускоряя смешение с воздухом и улучшая полноту сгорания.
Ключевые характеристики
- Модель: Danfoss OD 0.65/80º H
- Артикул: 030H8914
- Пропускная способность: 0.65 галлона/час (gph)
- Угол распыла: 80º
- Рисунок распыла: полый
- Материал корпуса: латунь
- Габариты: 1.6 × 1.6 × 3.2 см
- Вес: 0.03 кг
- Серия: Danfoss OD H
- Альтернативные артикула: 34031316, 470716Z и др.
Применение
Форсунка применяется в отопительных котельных, промышленных горелках малой и средней мощности, в монтажных узлах автономных теплогенерирующих установок и в технологических печах, где требуется контролируемое распыление топлива с полым факелом. Благодаря латунному корпусу и компактным габаритам изделие подходит для замены в ограниченном пространстве монтажных отсеков и обеспечивает длительную эксплуатацию в условиях циклического режима работы.
Преимущества модели
Комбинация полого рисунка распыла и угла 80º обеспечивает равномерное распределение топлива по поверхности горения, снижая образование углеродистых отложений и улучшая стабильность пламени. Материал корпуса — латунь — гарантирует коррозионную стойкость и механическую прочность при эксплуатации в типичных условиях котельных и промышленных установок.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8914 — форсунка исполнения OD-H с расходом 0,65 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,65 USgal/h, 80° (030H8914)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,65 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
