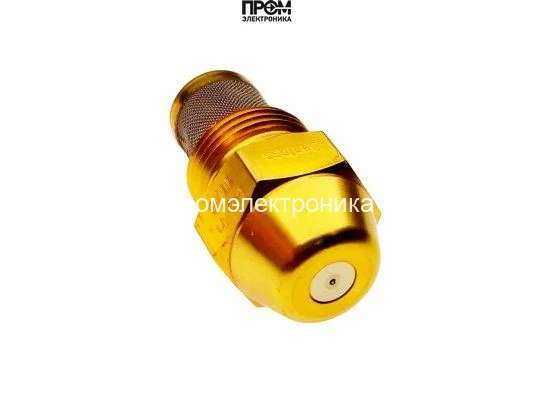

Форсунка Danfoss OD-S 2,75 USgal/h, 30° (030F3138)
Форсунка Danfoss OD-S: 2,75 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,75 USgal/h, 30° (030F3138)
Форсунка Danfoss OD-S 2,75 USgal/h, 30° (030F3138) — арт: 030F3138
Форсунка Danfoss OD-S 2,75 USgal/h, 30° (030F3138) (030F3138) предназначена для надежной подачи жидких топлив — дизеля и мазута — в отопительных и технологических горелочных устройствах. Модель обеспечивает стабильное и предсказуемое распыление при длительной эксплуатации, что критично для систем, требующих высокой эффективности сгорания и минимальных отклонений рабочего процесса.
Ключевые характеристики
- Тип распыления: сплошной рисунок с углом подачи 30º;
- Встроенный фильтр из монель-металла: очистка до 140 микрон, защищает сопло от загрязнений;
- Расход топлива: 2,75 галлона в час с допуском ±4%;
- Материал корпуса: латунь — повышенная стойкость к коррозии и внешним воздействиям;
- Соединение: резьбовое, обеспечивает простоту монтажа и замены;
- Соответствие стандартам: соответствует требованиям EN по параметрам стабильности и безопасности.
Преимущества и эксплуатационные особенности
Форсунка OD 2.75/30º S обеспечивает равномерную фактуру факела благодаря сплошному рисунку распыления и точно выдержанному углу 30º, что повышает эффективность теплообмена в горелочных камерах. Монель-фильтр интегрирован в конструкцию и выдерживает механические и химические нагрузки, уменьшая риск засорения и продлевая ресурс распылителя. Латунный корпус гарантирует коррозионную стойкость в условиях повышенной влажности и температурных перепадов.
Где используется
Форсунка применяется в бытовых и промышленных отопительных горелках, котельных установках, а также в технологических системах, где требуется точная подача жидкого топлива и стабильный режим горения. Подходит для модернизации и ремонта горелочных устройств, где важны повторяемость параметров и длительный межсервисный интервал.
Надежность и проверка
Тесты, проведенные в условиях эксплуатации, подтверждают соответствие заявленным характеристикам: стабильный расход в пределах допуска, сохранение геометрии факела при длительном использовании и устойчивость к загрязнениям благодаря встроенному фильтру. Конструкция допускает простую замену при проведении сервиса без необходимости дополнительной переналадки горелки.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3138 — форсунка исполнения OD-S с расходом 2,75 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,75 USgal/h, 30° (030F3138)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
