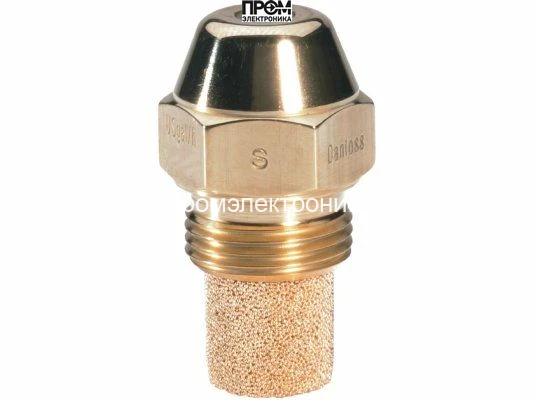

Форсунка Danfoss OD-S 1,65 USgal/h, 30° (030F3129)
Форсунка Danfoss OD-S: 1,65 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,65 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,65 USgal/h, 30° (030F3129)
Форсунка Danfoss OD-S 1,65 USgal/h, 30° (030F3129) — арт. 030F3129
Форсунка Danfoss OD-S 1,65 USgal/h, 30° (030F3129) (арт. 030F3129) — точная сменная деталь для масляных горелок и отопительных агрегатов, обеспечивающая стабильное распыление топлива при различных режимах работы. Конструкция с коническим окончанием и сплошным рисунком распыла гарантирует равномерную факелизацию и оптимальную смесь топлива с воздухом.
Ключевые характеристики
- Пропускная способность: 1,65 галлона в час (GPH)
- Угол распыла: 30°
- Форма: коническая насадка со сплошным рисунком распыла
- Материал: прочная латунь
- Габариты: 1,6 × 1,6 × 3,2 см
- Вес: 0,03 кг
- Серия: Danfoss OD S
Преимущества и эксплуатационные свойства
Высокоточная пропускная способность 1,65 GPH в сочетании с углом 30° обеспечивает контролируемую плотность факела и стабильное горение в широком диапазоне нагрузок. Латунный корпус повышает износостойкость при агрессивных условиях эксплуатации и минимизирует коррозионные повреждения. Компактные габариты и малый вес облегчают замену и монтаж в ограниченном пространстве горелочных камер.
Области применения
Форсунка предназначена для использования в бытовых и промышленных масляных горелках, отопительных котлах, печах и других системах отопления, где требуется точное дозирование и равномерное распыление топлива. Подходит для систем, требующих стабильной работы при переменных давлениях и режимах пуска/работы.
Надёжность и ресурс
Конструкция обеспечивает длительный срок службы при условии регулярного технического обслуживания. Однородный сплошной рисунок распыла снижает риск образования нестабильного пламени и способствует равномерному прогреву теплообменников и камер сгорания.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3129 — форсунка исполнения OD-S с расходом 1,65 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,65 USgal/h, 30° (030F3129)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,65 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
