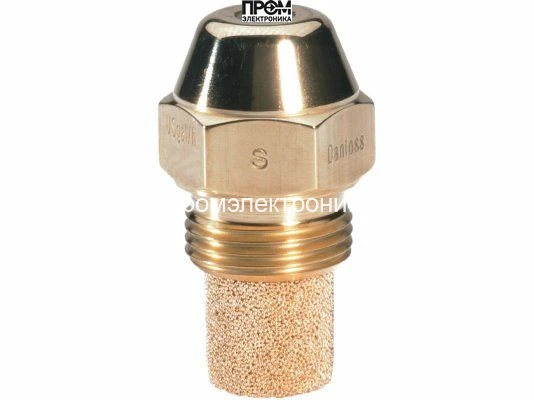

Форсунка Danfoss OD-S 1,10 USgal/h, 30° (030F3122)
Форсунка Danfoss OD-S: 1,10 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,10 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,10 USgal/h, 30° (030F3122)
Форсунка Danfoss OD-S 1,10 USgal/h, 30° (030F3122) — артикул 030F3122
Форсунка Danfoss OD-S 1,10 USgal/h, 30° (030F3122) (артикул 030F3122) — компактное решение для точной подачи топлива в отопительных системах и промышленных горелках. Предназначена для стабильного распыления легких и средних фракций топлива при нагрузках, где требуется постоянная пропускная способность и однородная факелаобразующая струя.
Ключевые характеристики
- Пропускная способность: 1,1 галлона в час (1.1 GPH) — обеспечивает заданный расход топлива для стабильной работы горелки.
- Угол распыла: 30° — оптимален для большинства компактных и модульных горелочных камер.
- Рисунок распыла: сплошной — равномерное распределение топлива для стабильного горения.
- Корпус: латунь — высокая прочность и коррозионная стойкость при длительной эксплуатации.
- Форма: коническая — обеспечивает качественное дробление и направленное распыление топлива.
- Габариты и вес: 1,6 x 1,6 x 3,2 см, вес 0,03 кг — компактность для легкой интеграции в существующие узлы.
- Серия: Danfoss OD S — конструкция ориентирована на долговременную эксплуатацию при переменных режимах работы.
Преимущества и эксплуатация
Благодаря конической форме и сплошному рисунку распыла форсунка Danfoss OD 1.10 / 30º S обеспечивает равномерный факел и минимальные колебания пламени. Латунный корпус гарантирует устойчивость к механическим нагрузкам и химическим воздействиям топлива, снижая риск преждевременного износа. Компактные размеры и малый вес облегчают монтаж и замену при техническом обслуживании.
Области применения
Форсунка применяется в стационарных и промышленно-бытовых отопительных системах, в газо- и дизельных горелках малой и средней мощности, в котловых установках и системах отопления объектов: жилых котлов, небольших промышленных котлов, отопительных модулей и ретортных печей, где требуется угол распыла 30° и пропускная способность 1,1 GPH.
Совместимость и монтаж
Проектируется для замены и установки в узлах, рассчитанных на форсунки серии OD S с аналогичными присоединительными размерами. Рекомендуется точная подгонка уплотнений и проверка положения форсунки относительно сопла для сохранения правильного угла распыла и однородности факела.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3122 — форсунка исполнения OD-S с расходом 1,10 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,10 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,10 USgal/h, 30° (030F3122)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,10 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
