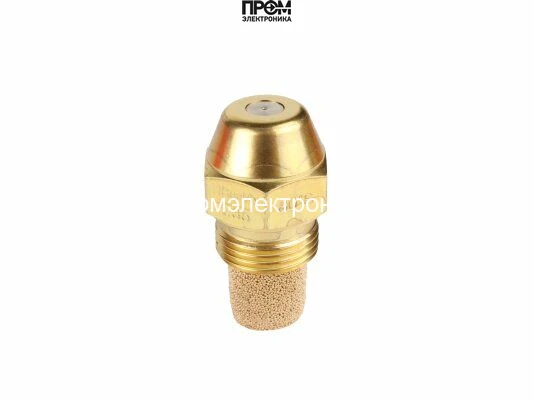

Форсунка Danfoss OD-S 1,35 USgal/h, 80° (030F8926)
Форсунка Danfoss OD-S: 1,35 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,35 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,35 USgal/h, 80° (030F8926)
Форсунка Danfoss OD-S 1,35 USgal/h, 80° (030F8926) — арт. 030F8926
Форсунка Danfoss OD-S 1,35 USgal/h, 80° (030F8926) (030F8926) — специализированный распылительный элемент для горелок малой мощности, предназначенный для надежного и равномерного распыла мазута, дизельного топлива и других жидких видов топлива. Конструкция обеспечивает стабильно воспроизводимые параметры распыла и пропускную способность при эксплуатации в бытовых и коммерческих отопительных системах.
Ключевые характеристики
- Тип: OD 1.35/80º S
- Артикул: 030F8926
- Материал корпуса: латунь (устойчива к коррозии и механическим воздействиям)
- Фильтр: бронзовый, размер отверстия 75 мкм
- Угол распыла: 80°
- Рисунок распыла: сплошной
- Соответствие: европейские стандарты качества и безопасности
Преимущества модели
- Высокая стабильность подачи топлива при длительной эксплуатации благодаря встроенному бронзовому фильтру 75 мкм.
- Широкая зона распыла 80° обеспечивает равномерное смешение топлива с воздухом и эффективное горение.
- Латунный корпус повышает долговечность и коррозионную стойкость в агрессивных средах.
- Сплошной рисунок распыла сокращает количество недогоревших частиц и снижает образование сажи в камере сгорания.
- Проверенные заводские параметры гарантируют соответствие заявленным характеристикам и повторяемость работы при замене.
Области применения
Форсунка Danfoss OD-S 1,35 USgal/h, 80° (030F8926) применяется в бытовых и коммерческих горелках малой мощности: в котлах отопления жилых домов, котельных малой мощности, резервных нагревательных установках, агрегатах для сельскохозяйственной техники и малой промышленной теплотехнике. Рекомендуется для систем, работающих на мазуте, дизтопливе и аналогичных жидких горючих средах, где важна точность распыла и устойчивость параметров при переменных условиях эксплуатации.
Эксплуатационные рекомендации
Прочная латунная конструкция и бронзовый фильтр обеспечивают длительный срок службы при регулярном техническом обслуживании. Форсунка разработана для быстрой замены в типовых посадочных местах горелок малой мощности и сохраняет рабочие характеристики при соблюдении требований к топливу и фильтрации.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8926 — форсунка исполнения OD-S с расходом 1,35 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,35 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,35 USgal/h, 80° (030F8926)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,35 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
