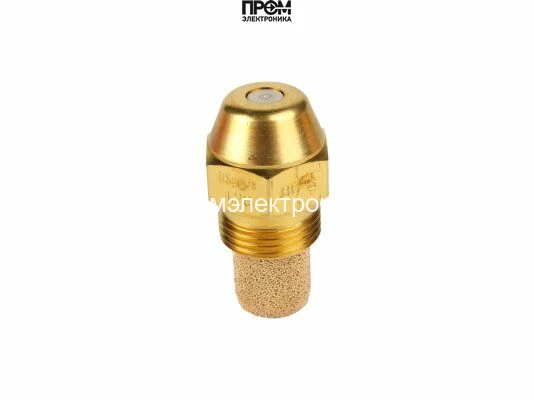

Форсунка Danfoss OD-S 1,20 USgal/h, 80° (030F8923)
Форсунка Danfoss OD-S: 1,20 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,20 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,20 USgal/h, 80° (030F8923)
Форсунка Danfoss OD-S 1,20 USgal/h, 80° (030F8923) — арт. 030F8923
Форсунка Danfoss OD-S 1,20 USgal/h, 80° (030F8923) (артикул 030F8923) — высокоточный компонент для горелочных устройств, разработанный для стабильного и эффективного процесса сгорания. Компактные габариты 1.6×1.6×3.2 см и вес 0.03 кг обеспечивают простоту монтажа и заменяемость в ограниченном пространстве. Корпус выполнен из латуни, что гарантирует износостойкость и коррозионную стойкость при длительной эксплуатации.
Ключевые характеристики
- Пропускная способность: 1.2 галлона в час (1.2 гал/ч)
- Рисунок распыла: сплошной (solid)
- Угол распыла: 80°
- Форма: коническая
- Материал корпуса: латунь
- Серия: Danfoss OD S
- Вес: 0.03 кг
- Габариты: 1.6×1.6×3.2 см
Преимущества и эксплуатация
Сплошной рисунок распыла в сочетании с углом 80° обеспечивает равномерное распределение топлива по камере сгорания, улучшая полноту и стабильность горения. Коническая форма форсунки повышает точность дозирования и устойчивость факела, что особенно важно для горелок с переменными режимами нагрузки. Латунный корпус снижает риск повреждений при механической установке и увеличивает срок службы при воздействии агрессивных сред.
Области применения
Форсунка предназначена для использования в различных типах горелок отопительных и технологических установок, где требуется компактное исполнение и высокая точность распыла: бытовые и промышленные горелки малой и средней мощности, компактные котельные модули, ремонтные комплекты для замены узлов горения. Рекомендуется для систем, где критичны равномерность распыла и точное расходование топлива.
Форсунка Danfoss OD-S 1,20 USgal/h, 80° (030F8923) — оптимальное решение для повышения эффективности и надежности горелочного оборудования при минимальных габаритах и весе.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8923 — форсунка исполнения OD-S с расходом 1,20 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,20 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,20 USgal/h, 80° (030F8923)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,20 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
