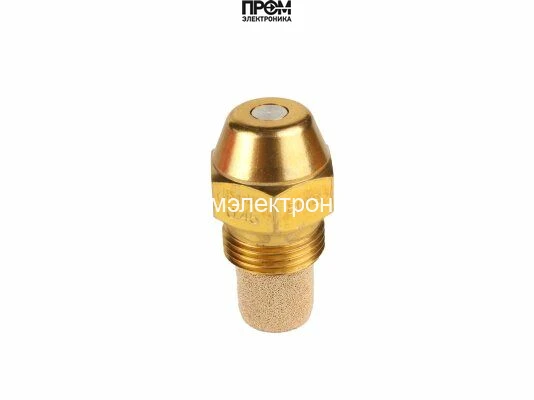

Форсунка Danfoss OD-S 0,45 USgal/h, 80° (030F8906)
Форсунка Danfoss OD-S: 0,45 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,45 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,45 USgal/h, 80° (030F8906)
Воздушная заслонка 136,5 x 236 мм — арт. 3012422-RL
Воздушная заслонка 136,5 x 236 мм (арт. 3012422-RL) предназначена для точного регулирования подачи воздуха в камерах сгорания горелок Riello. Модель обеспечивает стабильный контроль воздушного потока, что повышает качество горения и экономичность работы оборудования.
- Габариты: 136,5 x 236 мм
- Отверстия для фиксации: диаметр 5,45 мм
- Совместимость с валом: диаметр вала 10 мм, длина вала 279 мм
- Комплектация: болты и прокладки входят в комплект
- Материал: высококачественный износостойкий сплав (фиксация и уплотнения поставляются с изделием)
Ключевые преимущества
Заслонка разработана для обеспечения равномерного распределения воздуха при различных режимах работы горелки. Конструкция с точными монтажными отверстиями и оптимальными габаритами упрощает замену и ремонт без дополнительных доработок. Наличие крепёжных элементов и прокладок в комплекте сокращает время монтажа и снижает риск ошибок при установке.
Области применения
Используется в отопительных и технологических установках с горелками Riello, где требуется регулировка подачи воздуха для обеспечения стабильного пламени и эффективного сгорания топлива. Подходит для промышленных и коммунально‑бытовых горелочных устройств, требующих стандартных размеров заслонки 136,5 x 236 мм и подключения к валу Ø10 мм/279 мм.
Установка и эксплуатация
Монтаж осуществляется посредством фиксирующих отверстий Ø5,45 мм; в комплекте идут все необходимые крепежные элементы и уплотнения. Конструкция рассчитана на длительную эксплуатацию в рабочих температурных режимах, характерных для горелочных камер, при соблюдении стандартных требований к обслуживанию оборудования.
Воздушная заслонка 136,5 x 236 мм, арт. 3012422-RL — оптимальное решение для замены и модернизации узла подачи воздуха в горелках Riello. Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8906 — форсунка исполнения OD-S с расходом 0,45 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,45 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,45 USgal/h, 80° (030F8906)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,45 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
