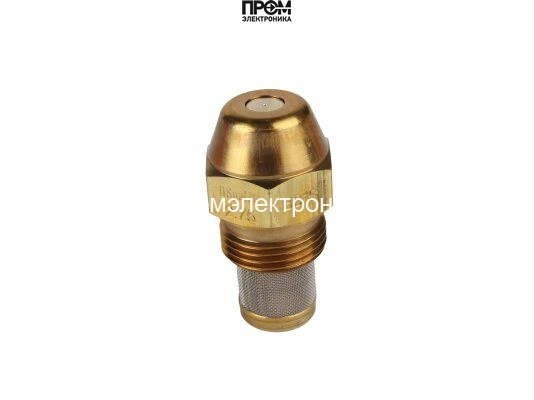

Форсунка Danfoss OD-S 2,75 USgal/h, 80° (030F8138)
Форсунка Danfoss OD-S: 2,75 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,75 USgal/h, 80° (030F8138)
Форсунка Danfoss OD-S 2,75 USgal/h, 80° (030F8138) — арт. 030F8138
Форсунка Danfoss OD-S 2,75 USgal/h, 80° (030F8138) (арт. 030F8138) предназначена для равномерного распыления топлива под давлением и обеспечивает стабильную работу горелки за счёт точной формировки факела. Конструкция форсунки включает конический латунный корпус и комплект внутренних элементов: распылитель, завихритель, фильтр и ограничитель, что гарантирует долгий срок службы и устойчивость к механическим и тепловым нагрузкам.
Ключевые характеристики
- Модель: Danfoss OD 2.75/80º S
- Артикул: 030F8138
- Материал корпуса: латунь (коническая конструкция)
- Фильтр: монель-металл, степень очистки 140 мкм
- Распыление: равномерное распыление топлива с заданным углом 80º
- Назначение: обеспечение полного сгорания топливно-воздушной смеси
Технические преимущества
Конический латунный корпус обеспечивает повышенную стойкость к агрессивному составу топлива, износу и перегреву. Встроенный завихритель и точный распылитель формируют однородный факел, что ускоряет розжиг, стабилизирует пламя и повышает тепловую эффективность горелки. Монель-фильтр с пропускной способностью 140 мкм защищает распылитель от загрязнений, снижая риск засорения и продлевая интервалы обслуживания.
Область применения
Форсунка Danfoss OD-S 2,75 USgal/h, 80° (030F8138) (030F8138) предназначена для использования в отопительных горелках и тепловых агрегатах, где требуется стабильное и эффективное распыление топлива: котлы малой и средней мощности, теплогенераторы и промышленные/бытовые горелочные устройства. Подходит для систем, где важны точность факела, быстрая стабилизация пламени и защищённость от загрязнений топлива.
Рекомендации по эксплуатации
Соблюдение чистоты топливной системы и регулярная проверка фильтра обеспечат стабильную работу форсунки и длительный срок службы. Конструкция допускает работу в условиях повышенных температур и агрессивного топлива при условии соответствующего монтажа и обслуживания.
Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8138 — форсунка исполнения OD-S с расходом 2,75 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,75 USgal/h, 80° (030F8138)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
