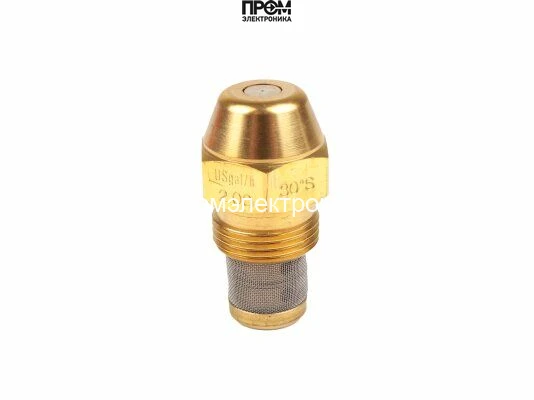

Форсунка Danfoss OD-S 2,00 USgal/h, 30° (030F3132)
Форсунка Danfoss OD-S: 2,00 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,00 USgal/h, 30° (030F3132)
Форсунка Danfoss OD-S 2,00 USgal/h, 30° (030F3132) — арт. 030F3132
Форсунка Danfoss OD-S 2,00 USgal/h, 30° (030F3132) (артикул 030F3132) — специализированный распылительный элемент для отопительного оборудования, работающего на жидких видах топлива: дизельном топливе и мазуте. Конструкция форсунки обеспечивает подачу топлива в виде сплошной струи под фиксированным углом 30º, что гарантирует равномерное распределение топливовоздушной смеси по камере сгорания и стабильную работу горелочного устройства.
Ключевые характеристики
- Тип распыла: сплошная струя под углом 30º (30º S);
- Проходное сечение: OD 2.00 (обеспечивает заданный расход топлива при номинальном давлении);
- Фильтрация: встроенный фильтр из монель-металла, задерживает частицы от 140 мкм;
- Применяемое топливо: дизельное топливо, мазут;
- Артикул: 030F3132.
Описание работы и преимущества
Форсунка гарантирует образование однородной топливовоздушной смеси за счёт точного геометрического профиля распыла и стабильного расхода. Сплошной 30º поток топлива оптимизирует смешивание с воздухом, обеспечивает полное сгорание топлива и повышенную теплоотдачу. Монель‑фильтр защищает систему от крупной абразивной и посторонней примеси (от 140 мкм), что снижает риск износа элементов горелки и продлевает межремонтные интервалы.
Сферы и места применения
Форсунка Danfoss OD-S 2,00 USgal/h, 30° (030F3132) предназначена для использования в котельных установках, промышленных и бытовых горелках продолжительного и периодического действия, теплообменных и энергетических агрегатах, где требуется стабильный распыл жидкого топлива и минимизация вредных выбросов. Подходит для систем, требующих точного дозирования и устойчивого факела при работе на дизельном топливе и мазуте.
Эксплуатационные особенности
Установка и эксплуатация форсунки обеспечивают снижение неоптимальных зон горения, уменьшение образования сажи и неполного сгорания, а также стабильную работу горелочного узла при изменениях давления подачи топлива. Конструкция учитывает требования к надежности и простоте замены на штатных местах монтажных узлов отопительных систем.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3132 — форсунка исполнения OD-S с расходом 2,00 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,00 USgal/h, 30° (030F3132)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
