Форсунка Danfoss OD-S 1,00 USgal/h, 30° (030F3120)
Форсунка Danfoss OD-S: 1,00 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,00 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,00 USgal/h, 30° (030F3120)
Форсунка Danfoss OD-S 1,00 USgal/h, 30° (030F3120) — арт. 030F3120

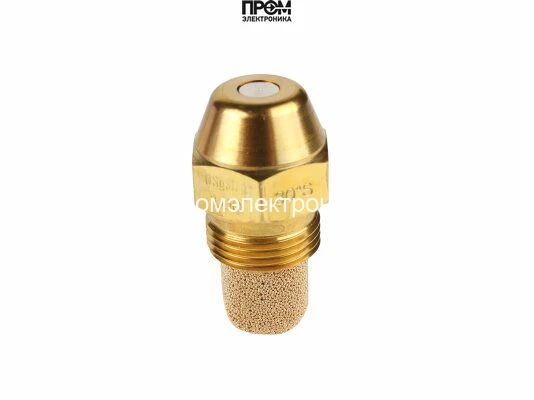

Форсунка Danfoss OD-S 1,00 USgal/h, 30° (030F3120) (артикул 030F3120) — точный сменный элемент для систем жидкотопливного распыления. Конусная геометрия сопла обеспечивает стабильную форму струи, а сплошной рисунок распыла гарантирует равномерное распределение топлива по камере сгорания. Корпус выполнен из латуни, что повышает износостойкость и коррозионную устойчивость при эксплуатации в отопительных установках.
- Пропускная способность: 1 галлон в час (1.00 GPH)
- Угол распыла: 30°
- Рисунок распыла: сплошной
- Материал корпуса: латунь
- Серия: Danfoss OD S
- Габариты: 1.6 x 1.6 x 3.2 см
- Вес: 0.03 кг
Форсунка предназначена для установки в бытовых и промышленных горелках, котельных и отопительных устройствах, где требуется стабильное и равномерное распыление жидкого топлива. Идеальна для замены при техническом обслуживании и ремонте горелочных систем, обеспечивая восстановление оптимальной работы горелки и поддержание эффективного горения.
Конструкция обеспечивает простую интеграцию: размеры и вес позволяют быстро заменить изношенный элемент без дополнительных переделок узла. Латунный корпус снижает риск образования коррозии и продлевает межремонтный ресурс форсунки. Сплошной рисунок распыла и угол 30° оптимизированы для равномерного покрытия топочного пространства при типичных схемах подачи и форсуночного распыления.
Покупая форсунку Danfoss OD 1.00 / 30º S (030F3120), вы получаете изделие, ориентированное на точность подачи топлива и стабильность работы горелочных систем при длительной эксплуатации.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3120 — форсунка исполнения OD-S с расходом 1,00 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,00 USgal/h, 30° (030F3120)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,00 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
