Форсунка Danfoss OD-S 0,85 USgal/h, 30° (030F3118)

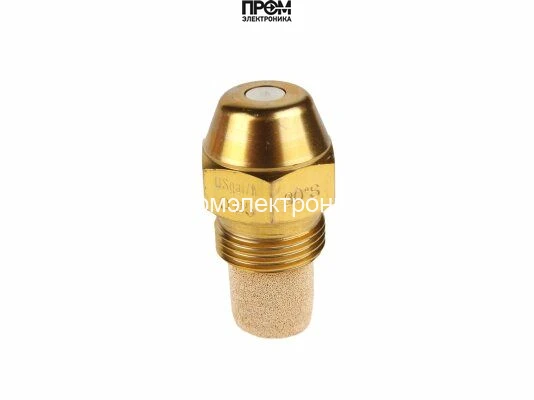

Форсунка Danfoss OD-S: 0,85 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,85 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,85 USgal/h, 30° (030F3118)
Форсунка Danfoss OD-S 0,85 USgal/h, 30° (030F3118) — арт. 030F3118
Форсунка Danfoss OD-S 0,85 USgal/h, 30° (030F3118) (артикул 030F3118) — специализированный распылитель для бытовых горелок высокого давления. Конструкция с коническим латунным корпусом обеспечивает прочность и стабильность геометрии распыла при длительной эксплуатации. Сплошной рисунок распыления и угол 30° гарантируют равномерное распределение топлива и стабильный процесс горения в широком диапазоне режимов.
- Модель: OD 0.85 / 30º S
- Артикул: 030F3118
- Угол распыла: 30°
- Рисунок распыла: сплошной
- Корпус: латунный, конический
- Фильтр: спеченная бронза, глубина очистки 45 мкм
- Подключение: резьбовое с монтажным ободом для ключа
- Соответствие: европейские стандарты качества и безопасности
Фильтр из спеченной бронзы с порозностью, обеспечивающей очистку до 45 мкм, предохраняет сопло от механических загрязнений и продлевает ресурс распылителя. Монтажный обод упрощает установку и обеспечивает надежную фиксацию при затяжке ключом через резьбовое соединение. Комбинация латунного корпуса и качественного фильтра снижает риск деформации и коррозии при эксплуатации на различных видах топлива.
Область применения: форсунка предназначена для бытовых горелок высокого давления в системах отопления, котлах и автономных тепловых установках, использующих жидкие и тяжелые топлива. Рекомендуется для ситуаций, где требуется стабильный, равномерный факел и экономное расходование топлива при переменных нагрузках.
Техническое исполнение и соответствие стандартам обеспечивают долговечность, повторяемость характеристик распыла и простоту обслуживания. Форсунка Danfoss OD-S 0,85 USgal/h, 30° (030F3118) — решение для профессиональной модернизации и ремонта горелочных устройств.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3118 — форсунка исполнения OD-S с расходом 0,85 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,85 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,85 USgal/h, 30° (030F3118)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,85 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
