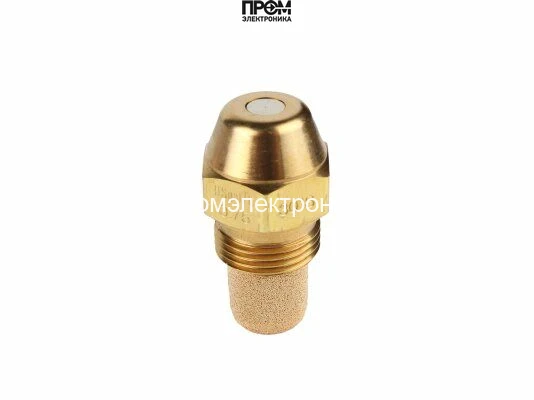

Форсунка Danfoss OD-S 0,75 USgal/h, 30° (030F3116)
Форсунка Danfoss OD-S: 0,75 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,75 USgal/h, 30° (030F3116)
Форсунка Danfoss OD-S 0,75 USgal/h, 30° (030F3116) — артикул 030F3116
Форсунка Danfoss OD-S 0,75 USgal/h, 30° (030F3116) (арт. 030F3116) — компактный специализированный распылитель топлива для горелочных систем с конусной геометрией сопла. Корпус выполнен из латуни, обеспечивающей устойчивость к высоким температурам и механическим нагрузкам, при этом вес детали составляет всего 0.03 кг и габариты 1.6×1.6×3.2 см делают её удобной для замены и обслуживания в ограниченном пространстве.
- Пропускная способность: 0.75 галлона в час — стабильный расход при штатных режимах работы.
- Угол распыла: 30° — обеспечивает концентрированный и равномерный факел в зоне горения.
- Рисунок распыла: сплошной — однородное распределение топлива для эффективного смешения с воздухом.
- Форма: коническая — минимизация турбулентности на выходе, повышение точности подачи.
- Материал: латунный корпус — долговечность и коррозионная стойкость.
- Масса и габариты: 0.03 кг; 1.6×1.6×3.2 см — компактность и простота монтажа.
Назначение и применение: форсунка предназначена для использования в горелочных системах отопительных и промышленных котлов, лабораторных стендах и теплогенераторах, где требуется стабильное дозирование жидкого топлива и точный угол распыла 30°. Подходит для замены изношенных или некорректно работающих распылителей в составе топливных устройств, обеспечивает равномерное горение и снижение вероятности локальных перегревов.
Преимущества данной модели: точная калибровка расхода 0.75 галлона/час, сплошной рисунок распыла для равномерного горения, латунный корпус для продолжительной эксплуатации и компактные размеры для быстрой замены без сложной перенастройки горелочного блока. Коническая форма сопла улучшает стабильность факела и повторяемость рабочих характеристик при циклической эксплуатации.
Рекомендации по использованию: монтаж в штатное посадочное место горелки с обеспечением герметичного уплотнения; регулярная проверка состояния отверстия распыла и своевременная очистка при наличии отложений для сохранения заданного расхода и угла распыла.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3116 — форсунка исполнения OD-S с расходом 0,75 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,75 USgal/h, 30° (030F3116)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
