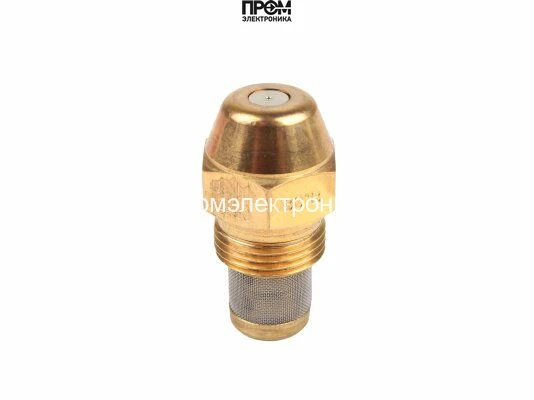

Форсунка Danfoss OD-B 4,50 USgal/h, 80° (030B0221)
Форсунка Danfoss OD-B: 4,50 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 4,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 4,50 USgal/h, 80° (030B0221)
Форсунка Danfoss OD-B 4,50 USgal/h, 80° (030B0221) — арт. 030B0221
Форсунка Danfoss OD-B 4,50 USgal/h, 80° (030B0221) (арт. 030B0221) — высокоточная форсунка для горелочных систем высокого давления, обеспечивающая полусплошную струю с углом распыла 80°. Отклонение расхода при эксплуатации не превышает ±4%, что гарантирует стабильную подачу топлива и равномерное горение в широком диапазоне нагрузок.
Конструкция и материалы
- Корпус: латунь, устойчивая к высоким температурам и коррозии, обеспечивает долговечность и сохранение геометрии при длительной эксплуатации.
- Распылитель и завихритель: обеспечивают формирование полусплошной струи, оптимальную фракцию распыла и стабильность факела.
- Фильтр: монель-металл, эффективно задерживает механические примеси более 140 мкм, предотвращая засорение сопла.
- Ограничитель расхода: обеспечивает точное соответствие заданным параметрам подачи топлива.
- Монтаж: резьбовое соединение с шестигранным выступом для удобного затяжки ключом.
Технические преимущества
- Высокая точность расхода — отклонение ≤ ±4% при рабочих условиях.
- Стабильный угол распыла 80° для равномерного распределения топлива по камере сгорания.
- Надёжная фильтрация от частиц >140 мкм снижает риск поломок и простоев.
- Корпус из латуни повышенной стойкости к термическим и коррозионным нагрузкам.
Области применения
Форсунка предназначена для использования в горелках высокого давления в промышленном и коммунально‑отопительном оборудовании: котельных установках, печах, плитах и камерах сгорания промышленных котлов, энергоустановках и системах термической утилизации. Подходит для работы с различными видами жидкого топлива при соблюдении требований к фильтрации и давлению подачи.
Установка и эксплуатация
Монтаж осуществляется накручиванием на соответствующую резьбу горелки; шестигранный выступ корпуса упрощает затяжку ключом. Рекомендуется регулярная проверка состояния монель-фильтра и своевременная очистка системы топливоподачи для сохранения стабильных характеристик распыла и ресурса форсунки. Продукт соответствует требованиям стандартов EN, что подтверждает его эксплуатационную надежность при корректной установке и обслуживании.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0221 — форсунка исполнения OD-B с расходом 4,50 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
4,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 4,50 USgal/h, 80° (030B0221)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 4,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
