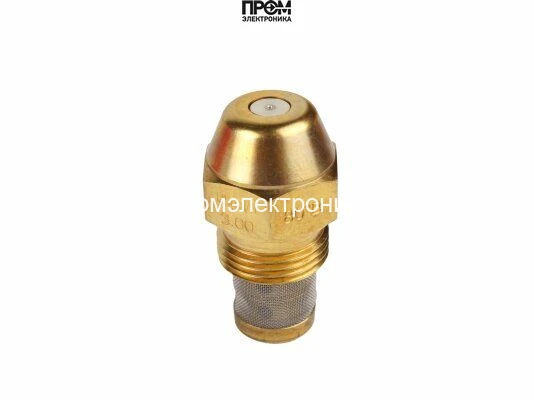

Форсунка Danfoss OD-B 3,00 USgal/h, 80° (030B0217)
Форсунка Danfoss OD-B: 3,00 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 3,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 3,00 USgal/h, 80° (030B0217)
Форсунка Danfoss OD-B 3,00 USgal/h, 80° (030B0217) — арт. 030B0217
Форсунка Danfoss OD-B 3,00 USgal/h, 80° (030B0217) (030B0217) — высокоточная сменная форсунка для горелочных устройств высокого давления с полусплошным рисунком распыления и углом разбрызгивания 80°. Предназначена для равномерной подачи топлива под давлением, обеспечивает стабильное и полнофункциональное сгорание при минимальных отклонениях расхода (не более ±4% от номинала).
Конструкция и материалы
- Корпус: латунный, конической формы, устойчив к коррозии и внешним воздействиям;
- Завихритель и распылитель: обеспечивают полусплошной факел с равномерным распределением топлива по зоне горения;
- Фильтр: выполнен из монель-металла, задерживает механические примеси до 140 мкм, предотвращая засоры;
- Ограничитель и монтаж: встроенный ограничитель расхода и резьбовое соединение для надежной фиксации; обод с шестигранной формой для установки ключом.
Технические преимущества
Благодаря точному контролю расхода и качественной фильтрации форсунка OD 3.00 / 80º B обеспечивает стабильную работу горелки при разных режимах эксплуатации и типах топлива. Латунный корпус сочетает механическую прочность и совместимость с широким спектром жидких топлив. Монель-фильтр продлевает срок службы распылителя и снижает риск отказов, связанных с механическими загрязнениями.
Области применения
Модель 030B0217 применяется в бытовых, коммерческих и промышленных горелках высокого давления, в котельных установках и системах отопления, где требуется равномерное распыление топлива и высокая стабильность расхода. Подходит для систем, работающих на различных жидких топливах, где критичны точность дозирования и надежность работы в длительном режиме.
Преимущества при эксплуатации
- Стабильность сгорания благодаря полусплошному факелу и углу 80°;
- Минимальные отклонения расхода (≤4%);
- Повышенная долговечность за счет монель-фильтра и латунного корпуса;
- Удобство монтажа — резьбовое соединение и шестигранный обод для ключа;
- Соответствие международным стандартам EN, гарантирующее надежность в различных условиях эксплуатации.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0217 — форсунка исполнения OD-B с расходом 3,00 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
3,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 3,00 USgal/h, 80° (030B0217)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 3,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
