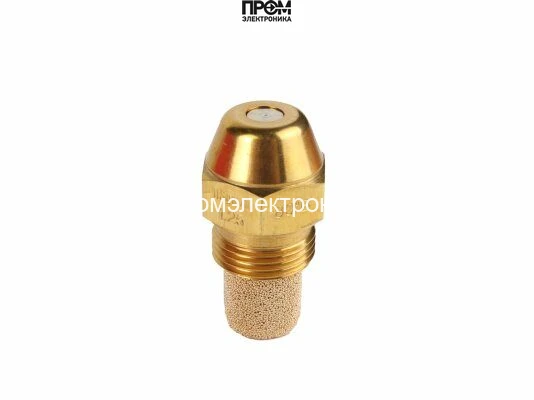

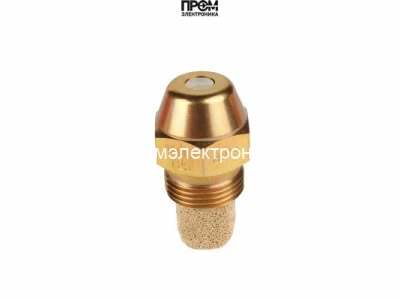

Форсунка Danfoss OD-B 1,25 USgal/h, 80° (030B0209)
Форсунка Danfoss OD-B: 1,25 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 1,25 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 1,25 USgal/h, 80° (030B0209)
Форсунка Danfoss OD-B 1,25 USgal/h, 80° (030B0209) — арт. 030B0209
Форсунка Danfoss OD-B 1,25 USgal/h, 80° (030B0209) (арт. 030B0209) — специально разработанный распылитель топлива для горелок высокого давления. Корпус из латуни обеспечивает устойчивость к коррозии и долговечность при эксплуатации в агрессивных условиях. Модель совместима с различными типами жидкого топлива благодаря устойчивым материалам и точной обработке деталей.
Ключевые преимущества
- Тип распыления: полусплошное (полу-сплошной факел) с углом 80° — обеспечивает равномерное распределение топлива в камере сгорания.
- Встроенный фильтр 75 мкм — защищает систему от засорения и поддерживает стабильную характеристику факела.
- Корпус из латуни — повышенная коррозионная стойкость и долговременная работоспособность.
- Резьбовое соединение и шестигранный выступ на корпусе — ускоряют монтаж/демонтаж и упрощают затяжку ключом.
- Оптимизирована для эксплуатации в бытовых и коммерческих горелках высокого давления.
Где применяется
Форсунка Danfoss OD-B 1,25 USgal/h, 80° (030B0209) применяется в промышленных и бытовых отопительных горелках, в котельных установках, в агрегатах автономного отопления и в оборудовании мелкого коммерческого назначения, где требуется точная подача и равномерное распределение топлива при высоком давлении. Рекомендована для систем, где важны стабильность факела и минимизация отложений в горелочном устройстве.
Особенности монтажа и эксплуатации
Резьбовое соединение обеспечивает быструю и герметичную установку. Шестигранный выступ на корпусе рассчитан на стандартные ключи, что упрощает замену форсунки без специальных приспособлений. Встроенный фильтр 75 мкм продлевает интервалы между обслуживанием, при этом сохраняется равномерность распыла и параметры энергоотдачи горелки.
Технические параметры
- Модель: Danfoss OD 1.25 / 80º B
- Артикул: 030B0209
- Угол распыла: 80°
- Тип факела: полусплошной
- Материал корпуса: латунь
- Фильтр: 75 мкм
- Соединение: резьбовое, с шестигранным выступом для ключа
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0209 — форсунка исполнения OD-B с расходом 1,25 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 1,25 USgal/h, 80° (030B0209)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 1,25 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
