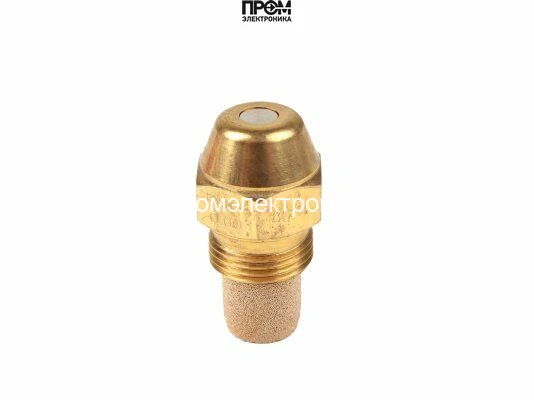

Форсунка Danfoss OD-B 0,60 USgal/h, 80° (030B0203)
Форсунка Danfoss OD-B: 0,60 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 0,60 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 0,60 USgal/h, 80° (030B0203)
Форсунка Danfoss OD-B 0,60 USgal/h, 80° (030B0203) — арт. 030B0203
Форсунка Danfoss OD-B 0,60 USgal/h, 80° (030B0203) (арт. 030B0203) разработана для точного и равномерного распыления топлива в высоконапорных горелочных системах. Диаметр сопла OD 0.60 мм обеспечивает стабильный расход топлива при рабочих давлениях, а угол распыла 80° и полусплошной рисунок струи гарантируют оптимальное смешение топлива с воздухом и равномерное покрытие камеры сгорания.
- Модель: OD 0.60 / 80º B
- Артикул: 030B0203
- Угол распыла: 80°
- Рисунок струи: полусплошной
- Материал корпуса: латунь (коническая форма)
- Фильтрация: предварительная очистка от частиц >45 мкм, наполнитель — спеченные бронзовые шарики
- Тип установки: резьбовое соединение с шестигранным выступом для ключа
Корпус из латуни обеспечивает совместимость с различными видами топлива и устойчивость к коррозии, высоким температурам и механическим нагрузкам, что повышает долговечность и сохранение рабочих параметров. Коническая форма корпуса обеспечивает надёжное уплотнение и простоту монтажа в горелочных модулях и держателях форсунок.
Спечённые бронзовые шарики в фильтрующем наполнителе предохраняют сопло от засорения частицами размером более 45 мкм, что критично для поддержания заданного расхода, угла распыла и формы струи. Такая фильтрация уменьшает частоту обслуживания и снижает риск отклонений в работе горелки.
Форсунка применяется при сборке и модернизации высоконапорных горелок для промышленных и коммунальных котельных, печей, теплогенераторов и других систем, где необходима точная атомизация топлива. Подходит для работы с различными жидкими топливами при условии соответствия параметров топлива техническим требованиям форсунки.
Монтаж осуществляется через стандартное резьбовое соединение; шестигранный выступ на корпусе обеспечивает удобство закрепления моментом затяжки ключом без повреждения корпуса. Производственные допуски и материалы обеспечивают стабильность параметров распыла и долгосрочную эксплуатационную надёжность.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0203 — форсунка исполнения OD-B с расходом 0,60 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,60 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 0,60 USgal/h, 80° (030B0203)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 0,60 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
