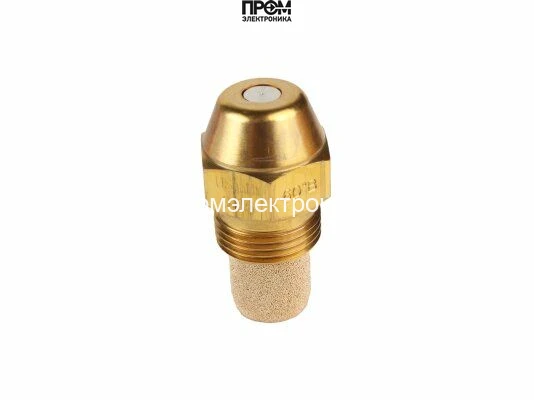

Форсунка Danfoss OD-B 0,65 USgal/h, 60° (030B0104)
Форсунка Danfoss OD-B: 0,65 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 0,65 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 0,65 USgal/h, 60° (030B0104)
Форсунка Danfoss OD-B 0,65 USgal/h, 60° (030B0104) (арт. 030B0104, альт. 5070601)
Краткое описание: Форсунка Danfoss OD-B 0,65 USgal/h, 60° (030B0104) — точечное решение для дозирования жидкого топлива в горелочных системах. Артикул 030B0104, альтернативный номер 5070601. Корпус выполнен из латуни, что обеспечивает устойчивость к агрессивной среде и долгий срок службы при интенсивной эксплуатации.
Технические характеристики
- Пропускная способность: 0,65 галона в час (гал/ч).
- Угол распыла: 60°.
- Форма сопла: коническая.
- Рисунок распыла: полусплошной.
- Материал корпуса: латунь.
- Вес: 0,03 кг.
- Габариты (Д×Ш×В): 1,6 × 1,6 × 3,2 см.
- Серия: Danfoss OD B.
Преимущества модели
- Стабильная пропускная способность 0,65 гал/ч обеспечивает точное дозирование топлива и предсказуемую тепловую отдачу.
- Коническая форма сопла и 60° угол распыла дают равномерное распределение топлива по зоне горения, снижая образование локальных перегревов.
- Полусплошной рисунок распыла оптимален для горелок, требующих плотного, но не чрезмерного покрытия камеры сгорания.
- Компактные габариты позволяют устанавливать форсунку в ограниченных монтажных пространствах без дополнительной подгонки.
Области применения
Форсунка Danfoss OD-B 0,65 USgal/h, 60° (030B0104) предназначена для использования в системах подачи жидкого топлива и горелочных устройствах, где необходима точная подача и равномерное распыление: промышленные и коммерческие котельные установки, стационарные и модульные горелки, установки центрального отопления, а также ремонтные комплекты для сервисного обслуживания горелочных узлов. Подходит для систем, требующих компактных размеров и высокой повторяемости характеристик распыла.
Форсунка 030B0104 входит в серию Danfoss OD B и предназначена для быстрой замены и интеграции в существующие топливные контуры без изменения параметров горелки.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0104 — форсунка исполнения OD-B с расходом 0,65 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 0,65 USgal/h, 60° (030B0104)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 0,65 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
