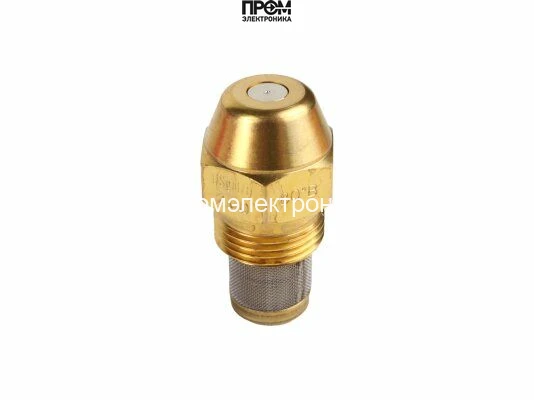

Форсунка Danfoss OD-B 2,00 USgal/h, 80° (030B0213)
Форсунка Danfoss OD-B: 2,00 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 2,00 USgal/h, 80° (030B0213)
Форсунка Danfoss OD-B 2,00 USgal/h, 80° (030B0213) — Арт: 030B0213
Форсунка Danfoss OD-B 2,00 USgal/h, 80° (030B0213) (артикул 030B0213) — специализированная замена для промышленных и коммунальных систем отопления, разработанная для стабильной подачи топлива и равномерного распыла. Модель обеспечивает расход 2 галлона в час (2.00 gph) при угле распыла 80º, что делает ее оптимальной для средних и крупных горелочных агрегатов, где требуется широкий и равномерный факел.
Ключевые характеристики
- Тип: форсунка Danfoss OD B, полусплошной рисунок распыла
- Расход: 2.00 gph (2 галлона в час)
- Угол распыла: 80º — равномерное распределение топлива
- Форма: коническая — повышенная точность струи
- Материал корпуса: латунь — устойчивость к перегреву и долговечность
- Габариты: 1.6 x 1.6 x 3.2 см
- Вес: 0.03 кг
- Арт.: 030B0213
Область применения
Форсунка Danfoss OD-B 2,00 USgal/h, 80° (030B0213) предназначена для использования в жидкотопливных горелках, котельных установках и реконструкциях отопительных систем. Применяется в бытовых и промышленных котлах, пеллетных и дизельных горелках, а также при ремонте и замене узлов горелочного оборудования в системах средней и большой мощности. Конструкция обеспечивает стабильную работу при длительных циклах эксплуатации и совместима с типовыми монтажными схемами серий горелок, рассчитанных на распыление с углом 80º.
Преимущества модели
- Равномерный полусплошной рисунок распыла для оптимального горения.
- Коническая форма сопла повышает повторяемость факела и точность подачи топлива.
- Латунный корпус обеспечивает стойкость к коррозии и термическим нагрузкам.
- Компактные размеры и малый вес упрощают замену при сервисном обслуживании.
Форсунка Danfoss OD-B 2,00 USgal/h, 80° (030B0213) (030B0213) — готовое решение для надежной подачи топлива и стабильного горения в системах отопления различного масштаба.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0213 — форсунка исполнения OD-B с расходом 2,00 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 2,00 USgal/h, 80° (030B0213)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
