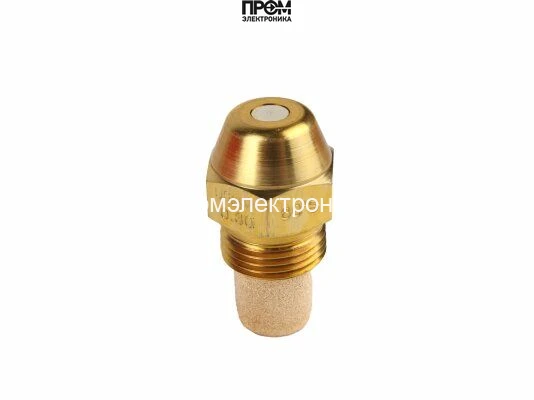

Форсунка Danfoss OD-S 0,30 USgal/h, 80° (030F8102)
Форсунка Danfoss OD-S: 0,30 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,30 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,30 USgal/h, 80° (030F8102)
Воздушная заслонка Riello, артикул 3012422-RL
Воздушная заслонка Riello 3012422-RL — оригинальный комплектный элемент управления потоком воздуха для горелочных установок. Предназначена для точной регулировки подачи воздуха в камеру сгорания, что обеспечивает стабильное и экономичное горение при работе котлов и промышленных горелок.
Ключевые характеристики
- Габариты корпуса: 136,5 × 236 мм — компактная конструкция для установки в ограниченном пространстве;
- Материал: износостойкий сплав/полимер, рассчитанный на длительную эксплуатацию в агрессивных условиях горелки;
- Отверстия для фиксации: Ø 5,45 мм — стандартизированное крепление для надежной фиксации;
- Совместимость с валом: диаметр 10 мм, длина 279 мм — отвечает требованиям типовых валов управления заслонкой;
- Комплектация: болты и прокладки в комплекте для быстрой и корректной установки.
Области применения
Заслонка применяется в газовых и жидкотопливных горелках Riello и совместимых системах отопления для:
- регулировки соотношения воздуха и топлива на разных режимах работы;
- обеспечения устойчивого пламени при пуске и перегрузках;
- точной настройки тяги и снижения выбросов при эксплуатации котлов и промышленных теплогенераторов.
Преимущества модели 3012422-RL
- Готовность к монтажу: комплект болтов и прокладок сокращает время установки;
- Точность посадки: отверстия Ø 5,45 мм и параметры вала обеспечивают минимальный люфт и стабильную работу механизма;
- Долговечность: материал, устойчивый к износу и температурным колебаниям, продлевает ресурс компонента;
- Универсальность установки: оптимальные габариты позволяют использовать заслонку в типовых монтажных местах горелок.
Формулировки и размеры соответствуют техническому артикулу 3012422-RL, что гарантирует совместимость при замене или ремонте узла подачи воздуха.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8102 — форсунка исполнения OD-S с расходом 0,30 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,30 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 30 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,30 USgal/h, 80° (030F8102)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,30 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
