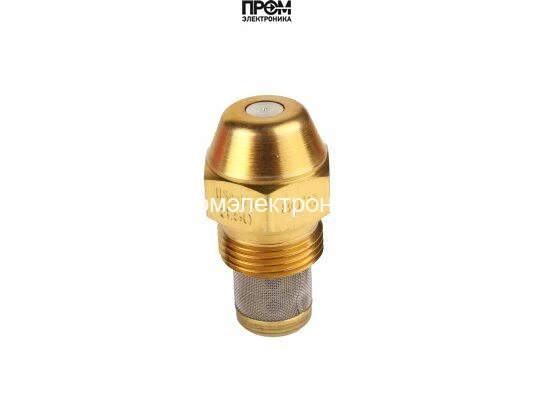

Форсунка Danfoss OD-S 3,50 USgal/h, 80° (030F8142)
Форсунка Danfoss OD-S: 3,50 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 3,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 3,50 USgal/h, 80° (030F8142)
Форсунка Danfoss OD-S 3,50 USgal/h, 80° (030F8142) — артикул 030F8142
Форсунка Danfoss OD-S 3,50 USgal/h, 80° (030F8142) (альтернативный артикул 34031234) — специализированный элемент топливной системы горелки, предназначенный для точной подачи и равномерного распыления жидкого топлива. Модель характеризуется пропускной способностью 3.5 галлона в час и углом распыла 80º, что обеспечивает широкий конус распыла и стабильное покрытие зоны горения при различных режимах работы.
Ключевые конструктивные особенности:
- Материал корпуса: латунь — высокая прочность и стойкость к механическим нагрузкам;
- Коническая форма сопла — обеспечивает стабильный, предсказуемый рисунок струи;
- Рисунок распыла: сплошной — равномерное покрытие поверхности топливом, снижает локальные перегрузки пламени;
- Габариты: 1.6×1.6×3.2 см, масса 0.03 кг — компактность и простота замены;
- Серия: Danfoss OD S — модель в типоразмере, ориентированном на точный контроль расхода топлива.
Применение
Форсунка предназначена для установки в промышленное и бытовое отопительное оборудование: горелки котлов различной мощности, пилотные и основные секции мазутных и дизельных горелок, ремонт и сервисирование оборудования для автономного отопления, промышленных печей и сушильных камер. Широкий угол распыла и сплошной рисунок делают модель оптимальной для обеспечивания равномерного горения в камерах с распределённым фактически рабочим пространством.
Преимущества в эксплуатации
- Стабильный расход 3.5 GPH обеспечивает предсказуемость тепловой отдачи;
- Латунный корпус — долговечность при циклических нагрузках и при стандартных рабочих температурах;
- Компактные габариты упрощают замену без вмешательства в конструкцию горелки;
- Сплошной распыл уменьшает образование неравномерностей пламени, повышая КПД и снижая эмиссии.
Точный подбор по артикулу 030F8142 (34031234) гарантирует соответствие геометрии и расходных характеристик при сервисном обслуживании. Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8142 — форсунка исполнения OD-S с расходом 3,50 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
3,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 3,50 USgal/h, 80° (030F8142)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 3,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
