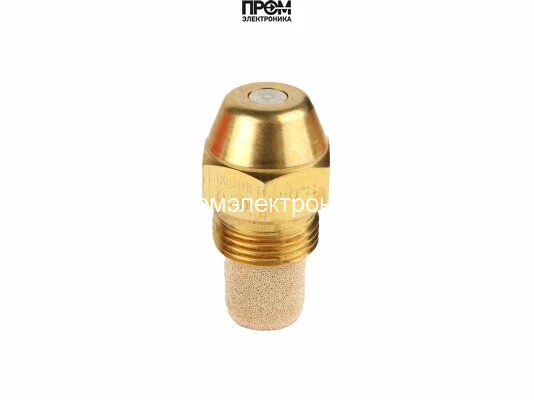

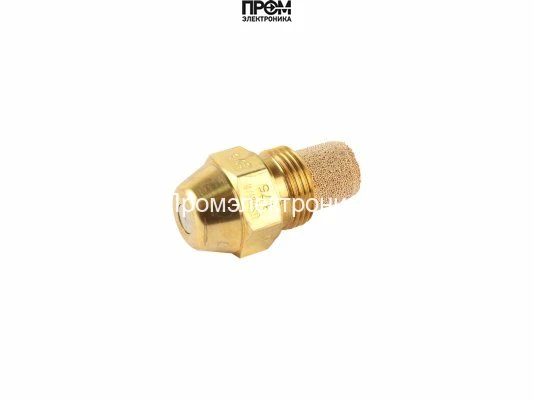

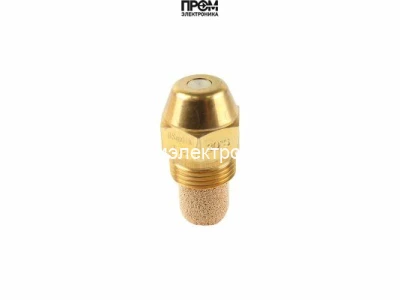

Форсунка Danfoss OD-S 0,50 USgal/h, 80° (030F8908)
Форсунка Danfoss OD-S: 0,50 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,50 USgal/h, 80° (030F8908)
Форсунка Danfoss OD-S 0,50 USgal/h, 80° (030F8908) — арт. 030F8908
Форсунка Danfoss OD-S 0,50 USgal/h, 80° (030F8908) (арт. 030F8908) предназначена для точного и равномерного распыления топлива в бытовых и промышленных горелках высокого давления. Конструкция форсунки спроектирована для работы в жёстких эксплуатационных условиях: латунный корпус конической формы обеспечивает устойчивость к коррозии, выдерживает высокие температуры и значительные механические нагрузки, сохраняя геометрию распыла и стабильность подачи топлива.
- Материал корпуса: латунь, коническая форма — повышенная коррозионная стойкость и теплопроводность.
- Фильтрация топлива: встроенный фильтр отсекает частицы от 45 мкм; элемент содержит бронзовые шарики для эффективной очистки и защиты отверстий форсунки.
- Монтаж: резьбовое присоединение с монтажным выступом для ключа — удобная и быстрая установка без дополнительных модификаций.
- Соответствие стандартам: соответствует требованиям EN для применения в горелочных устройствах высокого давления.
Встроенный фильтр с бронзовыми шариками значительно снижает риск засорения, обеспечивает бесперебойную работу системы подачи топлива и продлевает срок службы форсунки. Равномерный распыл и стабильная геометрия струи при разных режимах работы позволяют достичь эффективного сгорания и снизить неизбежные колебания нагрузки на горелку.
Области применения: бытовые отопительные горелки, промышленные котельные и установки с высокодавлением подачи топлива, системы, работающие с различными типами топлива, где требуется точный угол распыла 80° и заявленное сечение OD 0.50 для обеспечения оптимальной смеси воздух/топливо.
Эксплуатационные преимущества: простота монтажа и обслуживания, высокая механическая прочность, надёжная защита от загрязнений и стабильный распыл при длительной работе. Форсунка Danfoss OD-S 0,50 USgal/h, 80° (030F8908) (030F8908) — решение для тех случаев, когда критичны точность распыла и долговечность элементов горелочной системы.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8908 — форсунка исполнения OD-S с расходом 0,50 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,50 USgal/h, 80° (030F8908)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
