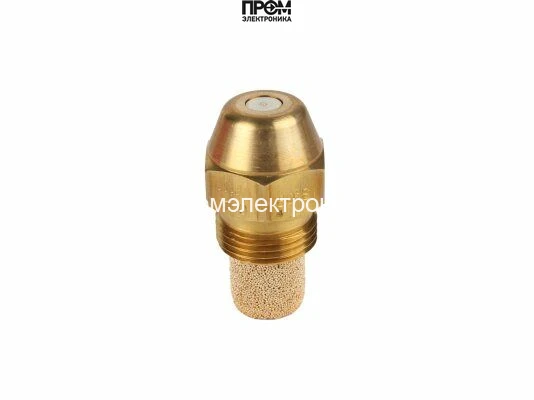

Форсунка Danfoss OD-S 1,10 USgal/h, 80° (030F8922)
Форсунка Danfoss OD-S: 1,10 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,10 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,10 USgal/h, 80° (030F8922)
Воздушная заслонка 136,5 x 236 мм, арт. 3012422-RL
Воздушная заслонка 136,5 x 236 мм (арт. 3012422-RL) — комплектующий элемент для горелочных устройств Riello, разработанный для точного ограничения и регулировки потока воздуха, необходимого для стабильного процесса горения. Модель обеспечивает равномерную подачу воздуха, снижает колебания пламени и способствует поддержанию оптимического соотношения топливо/воздух при разных режимах работы.
Ключевые характеристики
- Габаритные размеры: 136,5 x 236 мм — соответствует монтажным вырезам типовых горелок Riello;
- Материал: износостойкое исполнение — устойчива к механическому износу и термическим нагрузкам;
- Отверстия под фиксацию: диаметр 5,45 мм — обеспечивает надежную и точную установку;
- Совместимость с валом: диаметр 10 мм, длина вала 279 мм — стандартизированное решение для прямой установки на вал горелки;
- Комплектность: в комплекте болты и прокладки — комплект готов к монтажу без дополнительных доработок.
Области применения
Заслонка предназначена для установки в газовых и жидкотопливных горелках Riello, где требуется регулировка подачи воздуха: бытовые и промышленные котельные установки, тепловые агрегаты средней мощности, резервные и технологические горелочные агрегаты. Рекомендуется для замены штатных заслонок при износе или при необходимости модернизации управления воздушным потоком.
Преимущества и эксплуатация
Конструкция с отверстиями 5,45 мм и посадкой под вал ø10 мм обеспечивает точное позиционирование и минимальный люфт при вращении. Износостойкие материалы продлевают срок службы даже при частых циклах зажигания и изменении режимов работы. Наличие болтов и прокладок в комплекте ускоряет монтаж и снижает риск протечек и некорректной установки. Простая геометрия пластины облегчает обслуживание и замену без необходимости сложной переналадки оборудования.
Монтаж и совместимость
Монтаж осуществляется на вал ø10 мм длиной 279 мм с использованием штатных крепёжных отверстий диаметром 5,45 мм. Перед установкой рекомендуется проверять совмещение отверстий и геометрию посадочной поверхности для исключения напряжений и деформаций. Заслонка совместима с типовыми узлами управления воздухом горелок Riello и обеспечивает корректную работу при стандартных температурных режимах эксплуатации.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8922 — форсунка исполнения OD-S с расходом 1,10 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,10 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,10 USgal/h, 80° (030F8922)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,10 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
