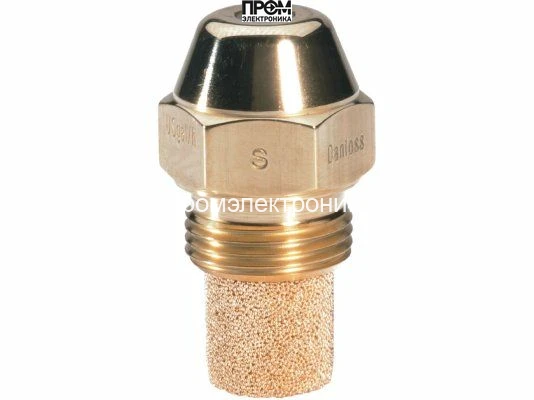

Форсунка Danfoss OD-S 1,35 USgal/h, 30° (030F3126)
Форсунка Danfoss OD-S: 1,35 USgal/h, 30°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,35 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 1,35 USgal/h, 30° (030F3126)
Форсунка Danfoss OD-S 1,35 USgal/h, 30° (030F3126) — артикул 030F3126
Форсунка Danfoss OD-S 1,35 USgal/h, 30° (030F3126) (030F3126) — специализированное распылительное сопло для высоконапорных горелочных установок, разработанное для точной и стабильной подачи топлива в бытовых и коммерческих горелках. Конусная латунная конструкция обеспечивает коррозионную стойкость и долговременную эксплуатацию в агрессивных условиях топлива и высокой температуры.
- Тип распыла: сплошной (full cone) — равномерное распределение струи по площади горелки.
- Угол распыла: 30º — оптимальный для компактных камер сгорания и точной зоны смешения топлива с воздухом.
- Производительность: номинальный расход 1.35 (OD 1.35) — стабильная подача при рабочем давлении.
- Фильтрация: встроенный фильтр с глубиной очистки 75 мкм и спеченными бронзовыми шариками для защиты от механических загрязнений.
- Крепление: резьбовое соединение — упрощенная установка и замена без дополнительных адаптеров.
- Монтаж: шестигранный выступ на корпусе для надежной затяжки ключом.
- Материал: коррозиестойкая латунь с конусной формой корпуса.
- Соответствие: соответствует требованиям стандартов EN.
Применение: форсунка предназначена для высоконапорных горелок, работающих на дизельном топливе, мазуте и других жидких видах топлива в бытовых котельных, промышленных отопительных установках, теплогенераторах и коммерческих горелочных системах. Конструкция обеспечивает устойчивую работу при перепадах давления и минимизирует риск образования капельных неоднородностей, что важно для стабильного горения и снижения эмиссий.
Преимущества модели: встроенный фильтр 75 мкм вместе со спеченными бронзовыми шариками увеличивает срок службы распылителя и снижает риск засоров; коническая форма и точное сверление отверстий гарантируют повторяемость параметров распыла; резьбовое соединение и шестигранная поверхность упрощают сервизное обслуживание и замену без демонтажа узла горелки.
Рекомендации по эксплуатации: использовать в соответствии с рабочими параметрами горелки, периодически проверять состояние фильтра и при необходимости проводить очистку или замену для сохранения стабильного распыла. Модель оптимальна там, где требуется равномерное покрытие и стабильная подача топлива при высоком давлении.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F3126 — форсунка исполнения OD-S с расходом 1,35 USgal/h и углом 30°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,35 USgal/h — номинальная объёмная производительность в американских галлонах за час. 30° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 1,35 USgal/h, 30° (030F3126)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 1,35 USgal/h
- Угол распыления
- 30°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
