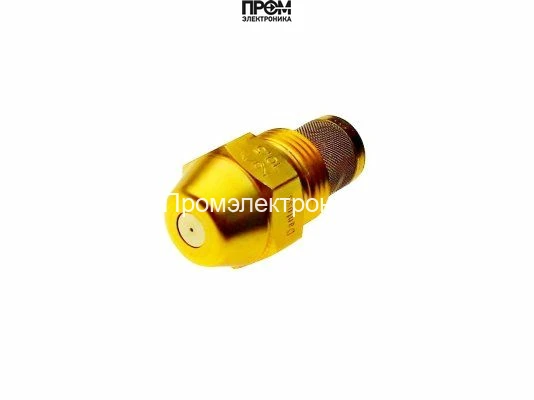

Форсунка Danfoss OD-H 2,25 USgal/h, 45° (030H4134)
Форсунка Danfoss OD-H: 2,25 USgal/h, 45°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,25 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 2,25 USgal/h, 45° (030H4134)
Форсунка Danfoss OD-H 2,25 USgal/h, 45° (030H4134) — Арт: 030H4134
Форсунка Danfoss OD-H 2,25 USgal/h, 45° (030H4134) (арт. 030H4134) — точный узел подачи топлива для горелочных устройств, обеспечивающий стабильную пропускную способность 2.25 галлона в час. Изготовленная из латуни, модель сочетает коррозионную стойкость и долговечность при интенсивной эксплуатации. Конический корпус упрощает монтаж и обеспечивает надёжное прилегание в посадочном месте горелки.
- Пропускная способность: 2.25 гал/ч;
- Угол распыла: 45°;
- Рисунок распыла: полый (hollow) — равномерное распределение топлива по камере сгорания;
- Материал: латунь;
- Габариты: 1.6 × 1.6 × 3.2 см;
- Вес: 0.03 кг;
- Серия: Danfoss OD H.
Полый рисунок распыла и угол 45° способствуют оптимальному распылению в цилиндрических и камерных горелках, минимизируя образование крупных капель и обеспечивая равномерное смешение топлива с воздухом. Компактные размеры и точная геометрия сопла делают эту форсунку удобной при замене в условиях ограниченного пространства, а малый вес упрощает сборочные операции и снижает нагрузку на крепежные элементы.
Форсунка применяется в промышленных и отопительных горелках, в запчастях для обслуживания и ремонта оборудования, в системах, требующих стабильной подачи жидкого топлива с заданной производительностью. Конструкция обеспечивает повторяемость рабочих характеристик при различном давлении подачи и эксплуатационных условиях, что важно для поддержания эффективного горения и снижения количества неконденсируемых выбросов.
Точная посадочная форма и стандартизированные габариты облегчают совместимость с большинством горелочных узлов, рассчитанных на серию Danfoss OD H, без необходимости дополнительных адаптеров.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H4134 — форсунка исполнения OD-H с расходом 2,25 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 2,25 USgal/h, 45° (030H4134)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,25 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
- Серия
- OD
