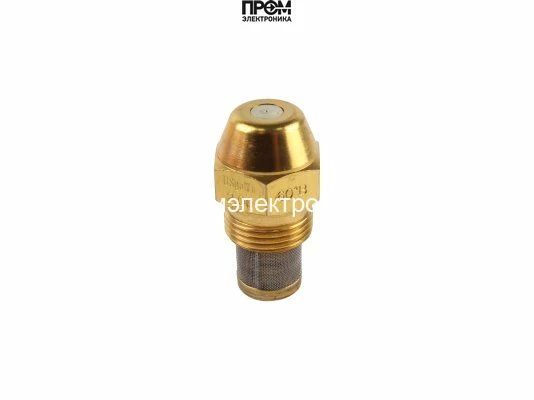

Форсунка Danfoss OD-B 2,00 USgal/h, 60° (030B0113)
Форсунка Danfoss OD-B: 2,00 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 2,00 USgal/h, 60° (030B0113)
Форсунка Danfoss OD-B 2,00 USgal/h, 60° (030B0113) — Арт. 030B0113
Форсунка Danfoss OD-B 2,00 USgal/h, 60° (030B0113) (альтернативный артикул 5070608) — компактный и точный элемент топливной системы для отопительных приборов и горелок. Корпус выполнен из латуни, что гарантирует устойчивость к высоким температурам и длительный срок эксплуатации при интенсивной нагрузке. Конусная геометрия сопла обеспечивает стабильный распыл и поддерживает оптимальные условия горения в широком диапазоне рабочих режимов.
Ключевые характеристики
- Артикул: 030B0113 (альт. 5070608)
- Тип: форсунка Danfoss OD 2.00 / 60º B
- Материал: латунь
- Пропускная способность: 2 галлона в час
- Рисунок распыла: полусплошный
- Угол распыла: 60°
- Форма: коническая
- Масса: 0.03 кг
- Габариты: 1.6 × 1.6 × 3.2 см
Полусплошной рисунок распыла обеспечивает равномерное распределение топлива по факелу, что повышает стабильность горения и снижает вероятность образования локальных неполных сгоранний. Угол распыла 60° оптимален для применения в типовых горелочных камерах и отопительных аппаратах, где требуется широкий, но контролируемый факел. Коническая форма сопла способствует образованию заданного аэрозольного потока и поддерживает постоянную геометрию струи при смене давления топлива.
Компактные габариты и малая масса делают форсунку удобной для замены и монтажа в ограниченных пространствах горелочных узлов и котлов. Конструкция рассчитана на долговременную эксплуатацию в условиях циклического нагрева и охлаждения, что особенно важно для промышленных и коммунально-бытовых систем отопления. Благодаря точной пропускной способности 2 галлона в час достигается прогнозируемая подача топлива, позволяющая обеспечить стабильную мощность горелки.
Рекомендуется к использованию в отопительных системах и горелках, включая котлы, теплогенераторы и прочие отопительные агрегаты, где требуется надежное и равномерное распыление топлива с углом 60° и полусплошным рисунком. Форсунка Danfoss OD-B 2,00 USgal/h, 60° (030B0113) — оптимальное решение для задач, где важны точность дозирования и стабильность факела.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0113 — форсунка исполнения OD-B с расходом 2,00 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 2,00 USgal/h, 60° (030B0113)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
