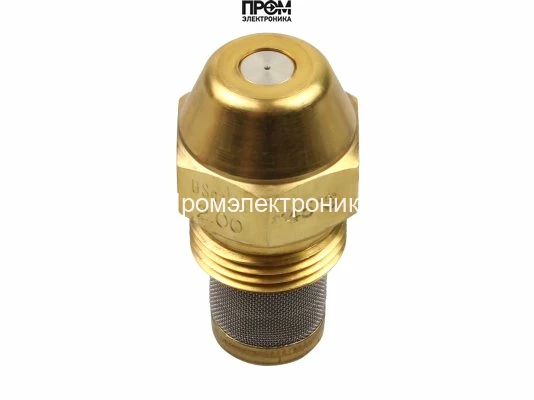

Форсунка Danfoss OD-H 2,00 USgal/h, 45° (030H4132)
Форсунка Danfoss OD-H: 2,00 USgal/h, 45°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 2,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 2,00 USgal/h, 45° (030H4132)
Форсунка Danfoss OD-H 2,00 USgal/h, 45° (030H4132) — арт. 030H4132
Форсунка Danfoss 2.00 / 45ºH OD (арт. 030H4132) предназначена для точного и эффективного распыления жидкого топлива с расходом 2,0 гал/ч и углом распыла 45°. Рисунок распыла — тип H, что обеспечивает равномерное распределение топливной струи и стабильное образование факела в зоне горения. Конструкция ориентирована на долговременную эксплуатацию в стационарных и мобильных теплогенерирующих установках.
- Артикул: 030H4132
- Пропускная способность: 2,00 гал/ч
- Угол распыла: 45°
- Рисунок распыла: H
- Материал корпуса: латунь
- Внутренние элементы: завихритель, распылитель, ограничитель, фильтр — монель-металл
- Фильтрация: удаление частиц ≥140 µм
Коническая головка и точное соосное исполнение сопловой части гарантируют стабильную геометрию факела при разных режимах работы. Внутренние компоненты из монель-металла повышают износостойкость и коррозионную устойчивость узла, минимизируя изменение характеристик распыла во времени. Фильтр и ограничитель предотвращают попадание крупных частиц в распылитель, поддерживая стабильную работу системы.
Форсунка прошла визуальные и электронные тесты контроля качества, что подтверждает соответствие заданным рабочим характеристикам и стабильность параметров распыла. Это обеспечивает повторяемость результатов при замене или плановом обслуживании.
Области применения: отопительные котлы и горелочные устройства, промышленные и коммунальные горелки, печи и тепловые агрегаты малого и среднего класса, установки резервного и постоянного отопления, лабораторные стенды для испытаний факелов. Подходит для систем, где требуется точный факел с умеренным углом раскрытия и расходом 2,0 гал/ч.
Преимущества данной модели: сохранение параметров распыла при длительной эксплуатации, защищенность от засорения частицами ≥140 µм, высокая механическая прочность латунного корпуса, стабильный рисунок H для равномерного горения и экономичного расхода топлива.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H4132 — форсунка исполнения OD-H с расходом 2,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 2,00 USgal/h, 45° (030H4132)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 2,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
- Серия
- OD
